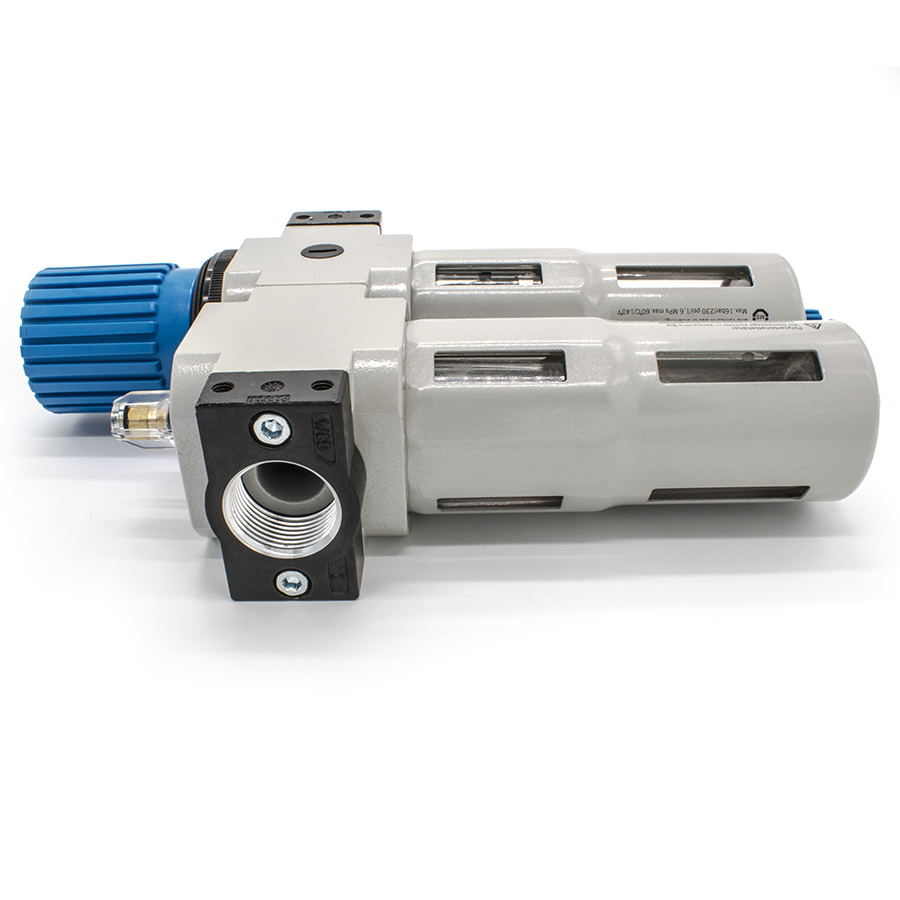

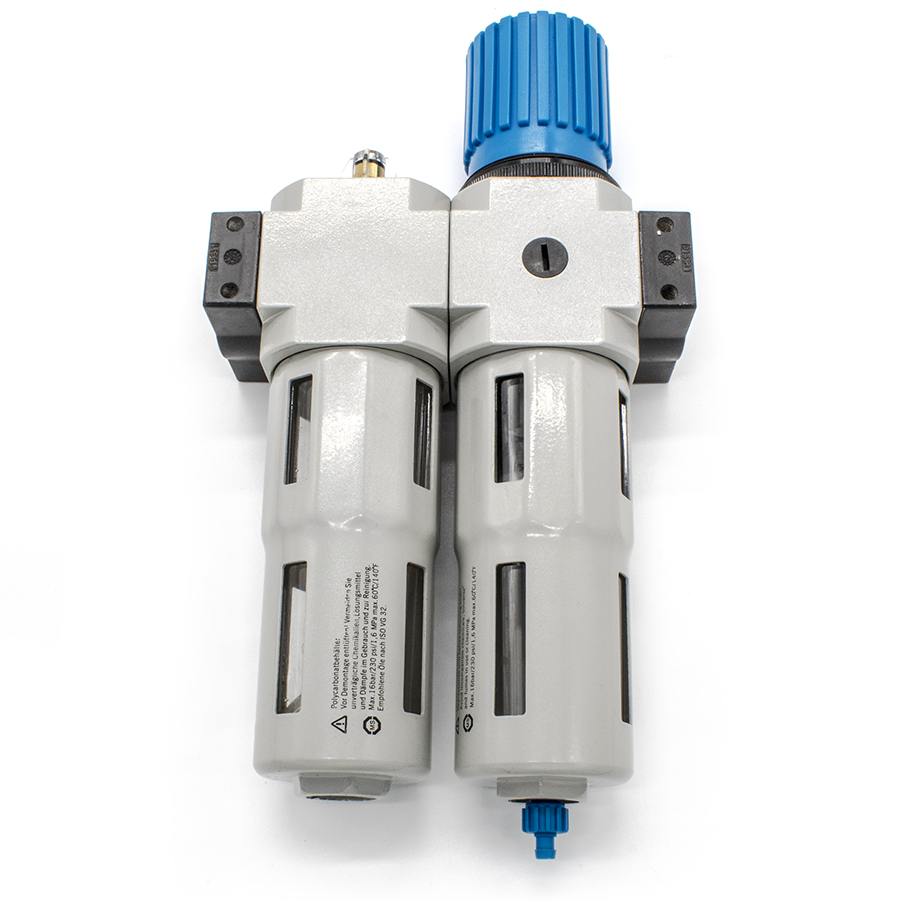

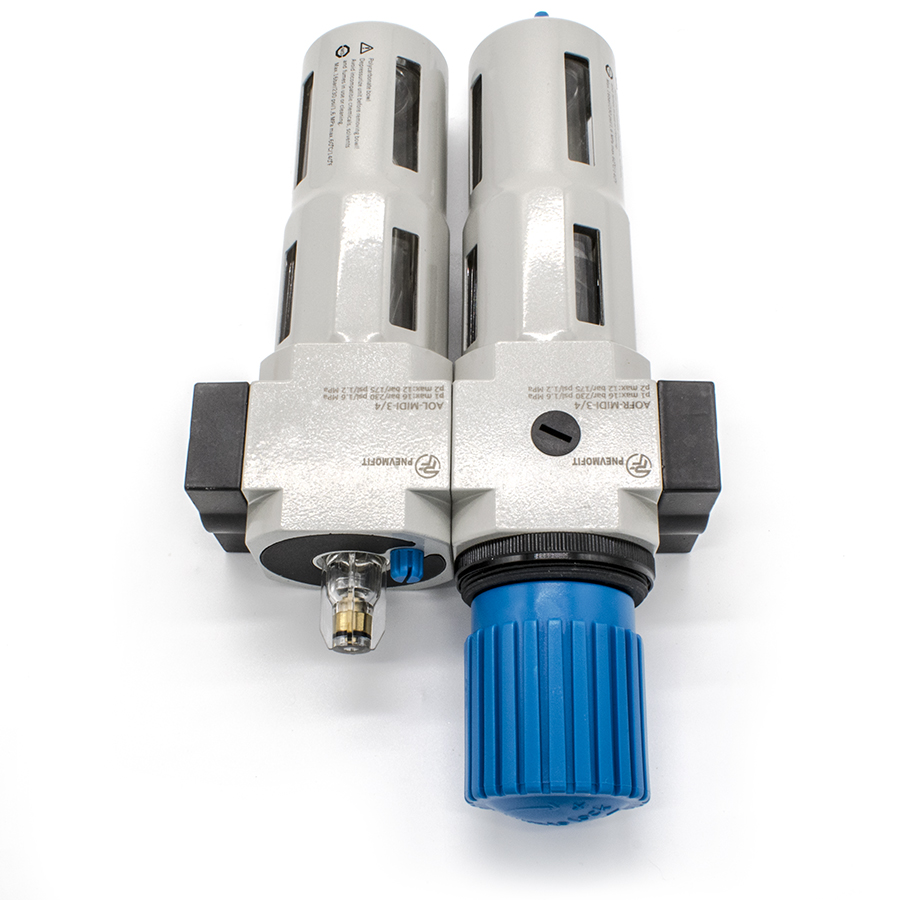

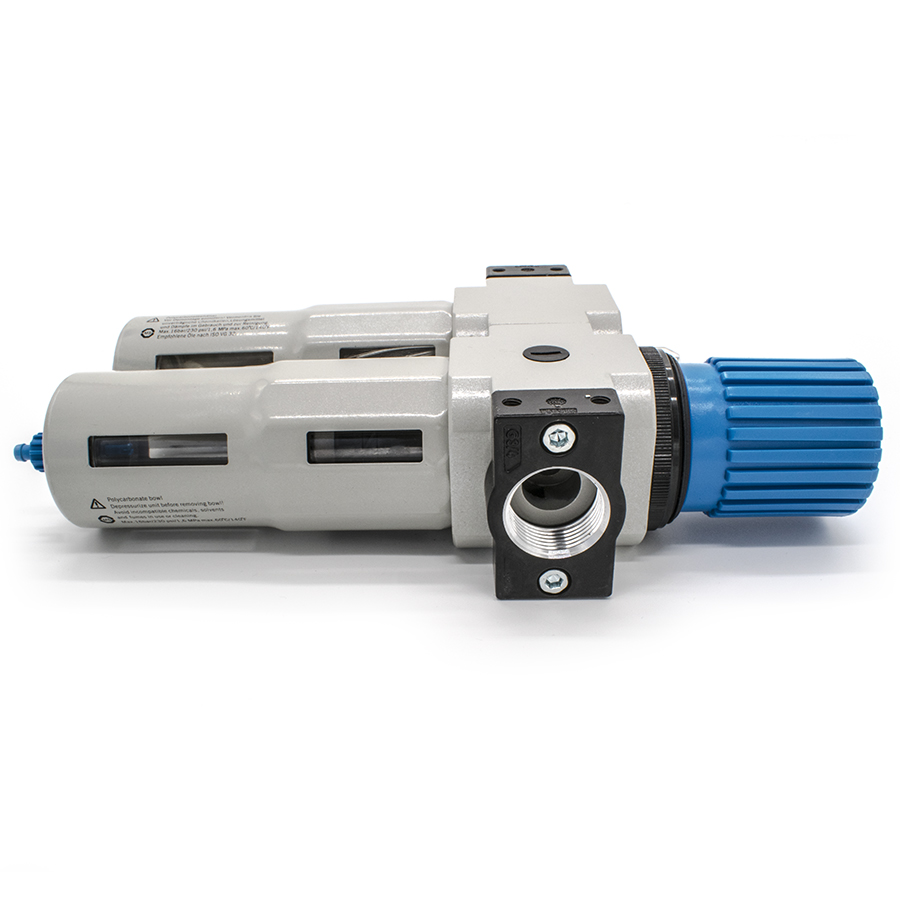

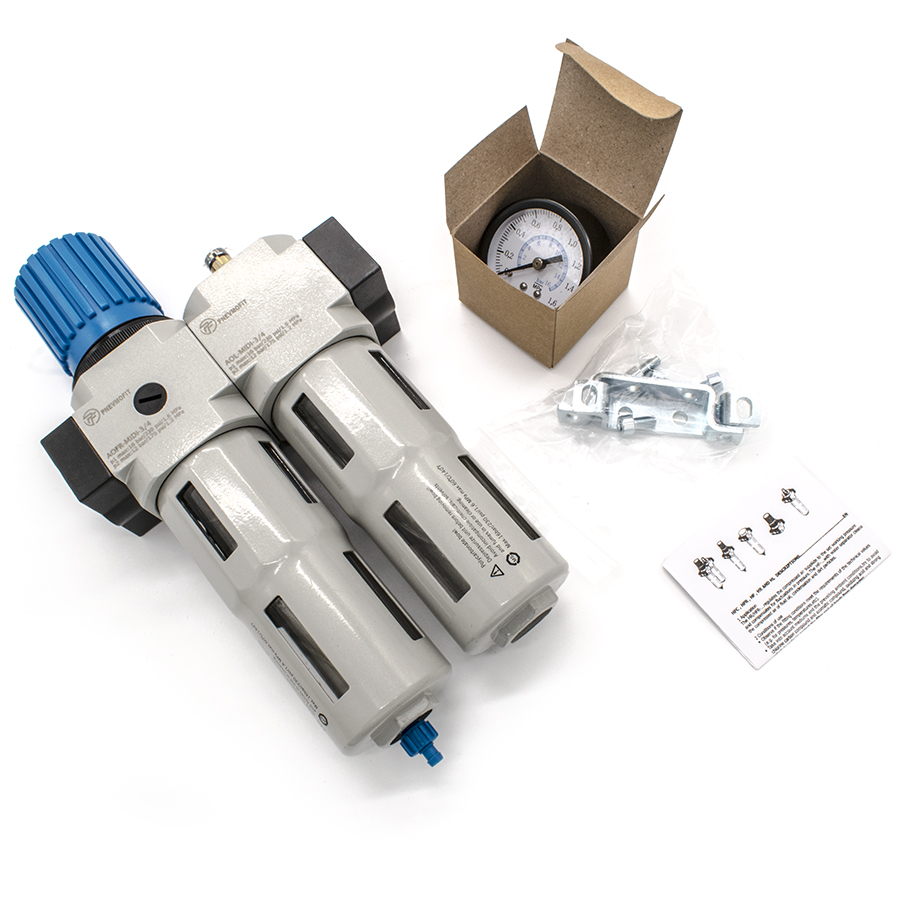

Техническое описание блока подготовки воздуха AOU-3/4-MIDI
Блок подготовки воздуха серии AOU (исполнение MIDI) представляет собой комбинированное пневматическое устройство модульного типа, предназначенное для комплексной подготовки рабочей среды в магистральных системах промышленного назначения. Оборудование соответствует требованиям ГОСТ 17433-80 по классам чистоты сжатого воздуха и ГОСТ 12.2.101-84 по безопасности конструкции пневмоприводов.
Изделие объединяет в едином корпусе три функциональных модуля:
- Фильтр-влагоотделитель: Обеспечивает центробежную очистку воздуха от капельной влаги и твердых фракций. Тонкость фильтрации составляет 40 мкм, что соответствует установленным стандартам защиты пневматических распределителей и исполнительных механизмов.
- Редукционный клапан (регулятор): Мембранного типа с разгрузкой, предназначен для прецизионного поддержания заданного рабочего давления в диапазоне 0.5–12 Бар вне зависимости от колебаний давления на входе. Оснащен поворотной рукояткой с функцией фиксации настроек.
- Маслораспылитель (лубрикатор): Пропорционального типа, осуществляет дозированную подачу смазочного материала в поток воздуха для снижения коэффициента трения в подвижных узлах пневмосистемы.
Конструкция рассчитана на эксплуатацию в стационарных пневматических установках с номинальным давлением до 16 Бар. Присоединительная резьба G3/4 обеспечивает высокую пропускную способность (до 2600 л/мин), минимизируя потери давления в узле подготовки.
