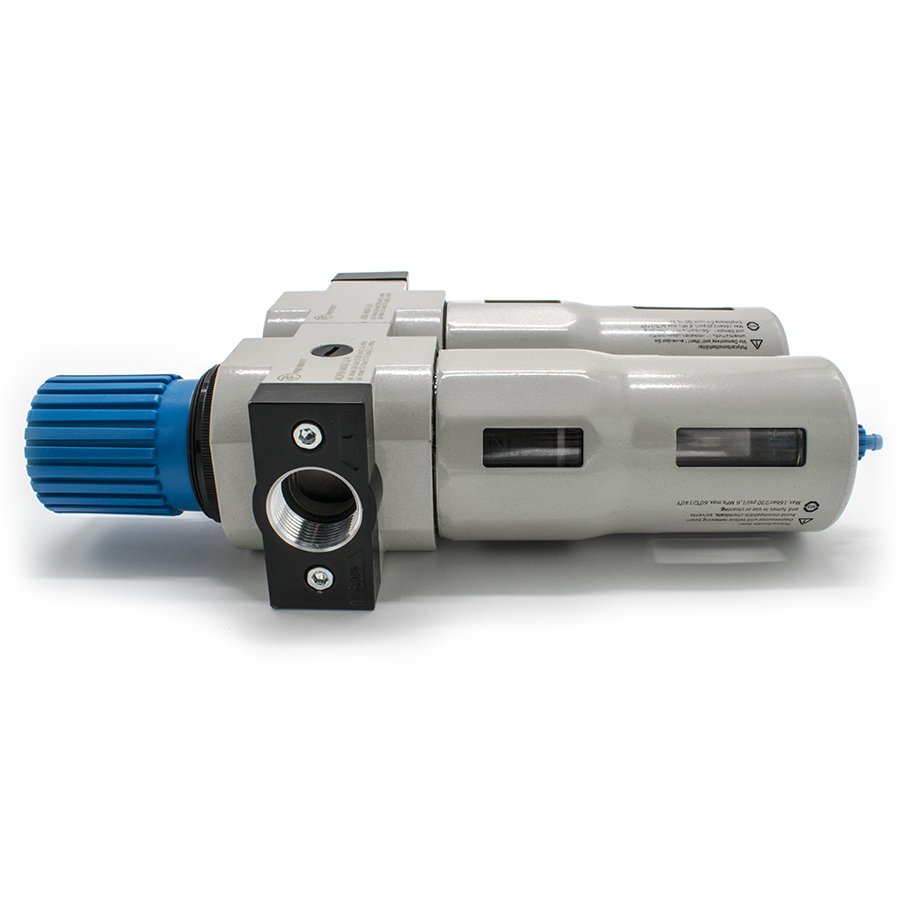

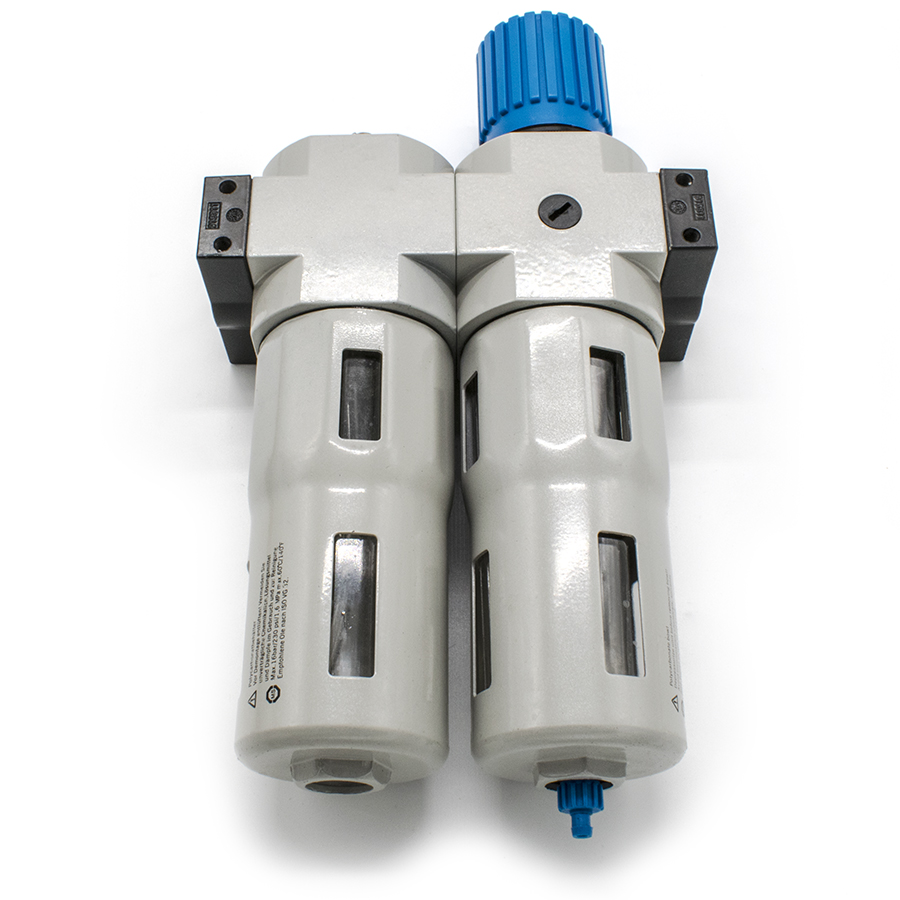

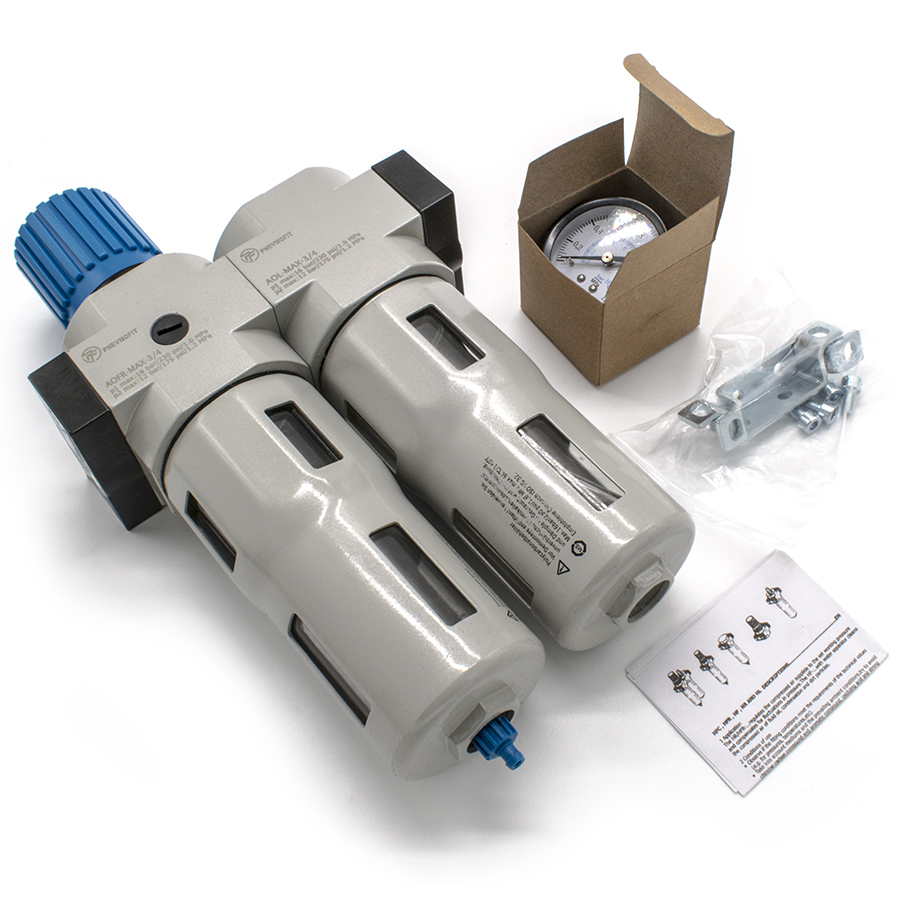

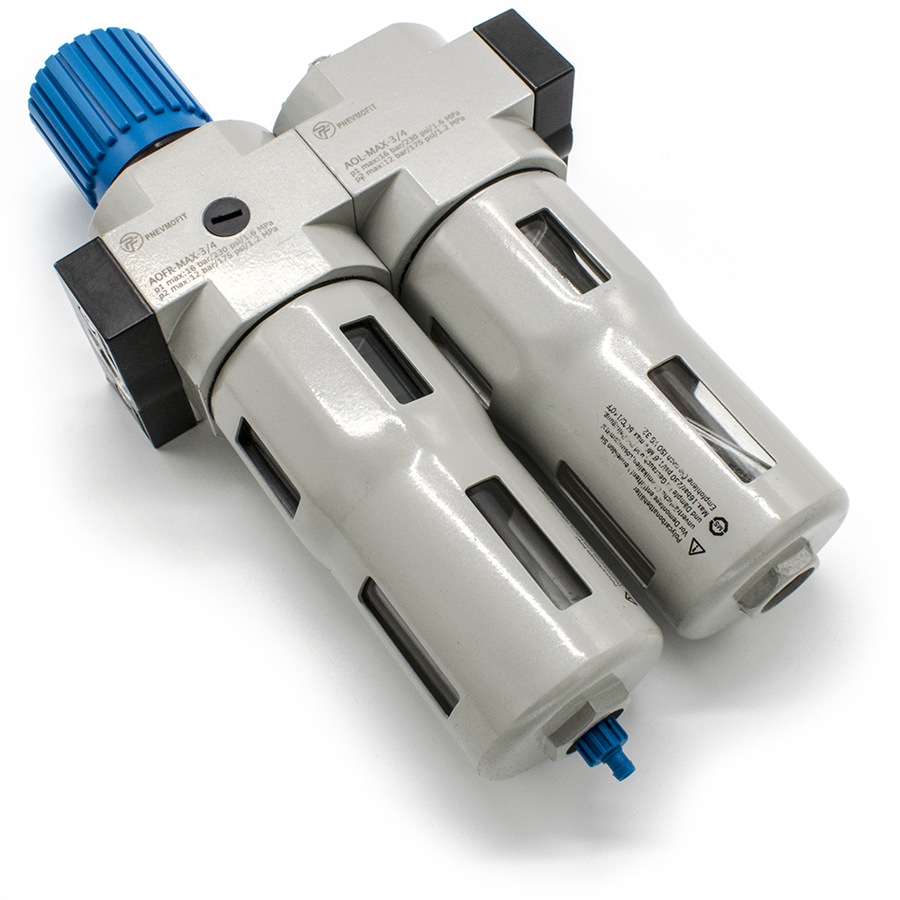

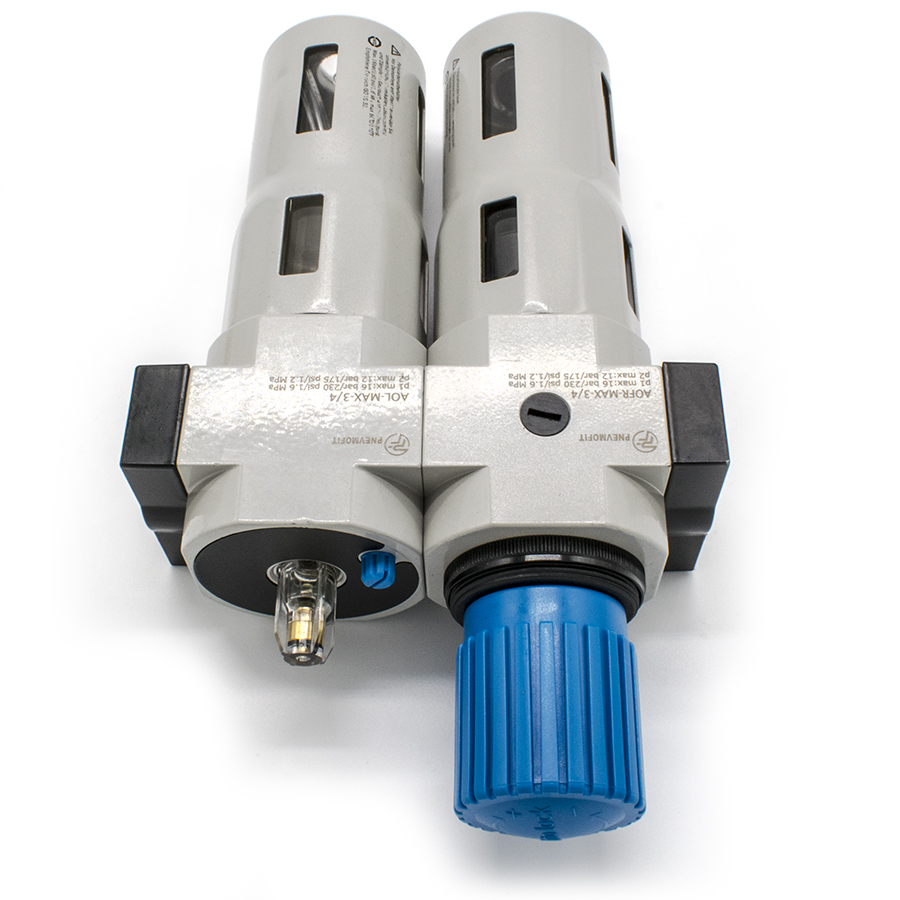

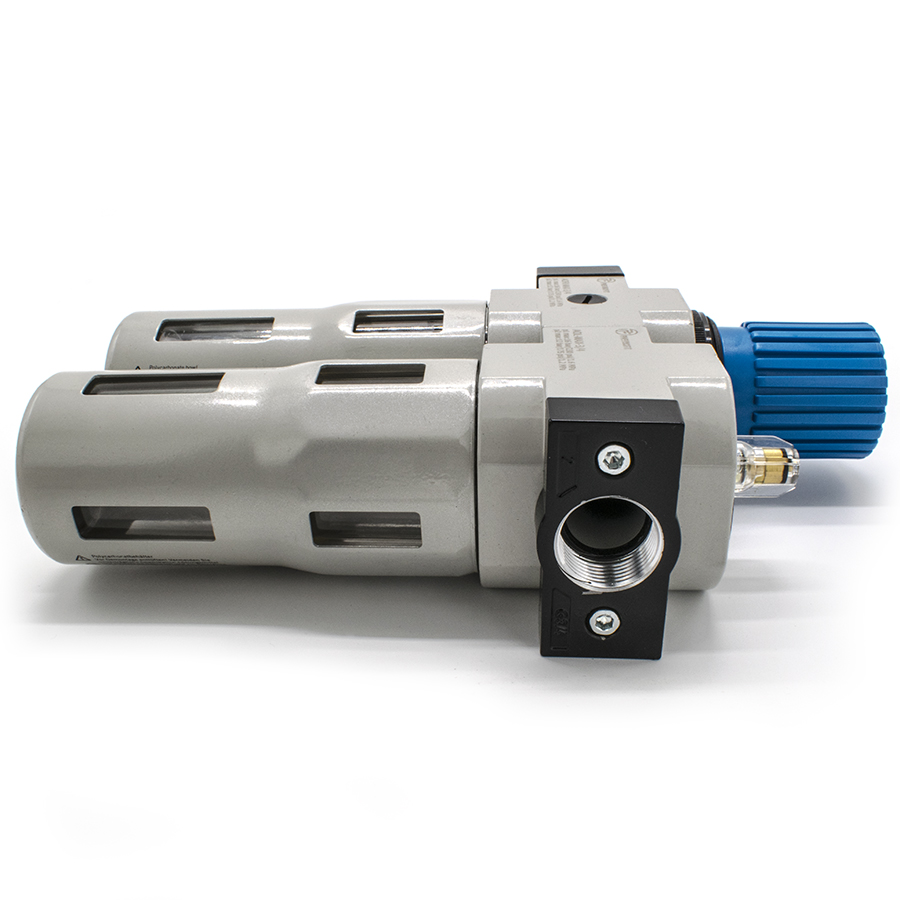

Техническое описание блока подготовки воздуха AOU-3/4-MAXI
Блок подготовки воздуха серии AOU представляет собой комбинированное пневматическое устройство модульного типа (фильтр-регулятор и лубрикатор), предназначенное для комплексной подготовки сжатого воздуха в магистральных линиях промышленного назначения. Оборудование обеспечивает очистку рабочей среды от твердых фракций, капельной влаги и масляного конденсата, а также прецизионное регулирование давления и дозированную подачу смазочных материалов в пневмосистему.
Конструктивное исполнение и технические характеристики изделия соответствуют требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) и ГОСТ 12.2.101-84 (Пневмоприводы. Общие требования безопасности к конструкции). Устройство оснащено фильтрующим элементом с тонкостью фильтрации 40 мкм, центробежным сепаратором влаги и мембранным регулятором давления с разгрузочным клапаном.
Основные функциональные узлы:
- Модуль фильтрации: осуществляет центробежную очистку воздуха от влаги и механическую фильтрацию твердых частиц.
- Редукционный клапан: обеспечивает поддержание заданного рабочего давления в диапазоне 0.5-12 Бар вне зависимости от колебаний давления в первичной магистрали.
- Маслораспылитель (лубрикатор): обеспечивает пропорциональное насыщение потока воздуха масляным туманом для смазки исполнительных механизмов.
Техническая эксплуатация изделия должна производиться с соблюдением норм ГОСТ 31331-2006.
