Техническое описание блока подготовки воздуха AOU-1/8-MINI

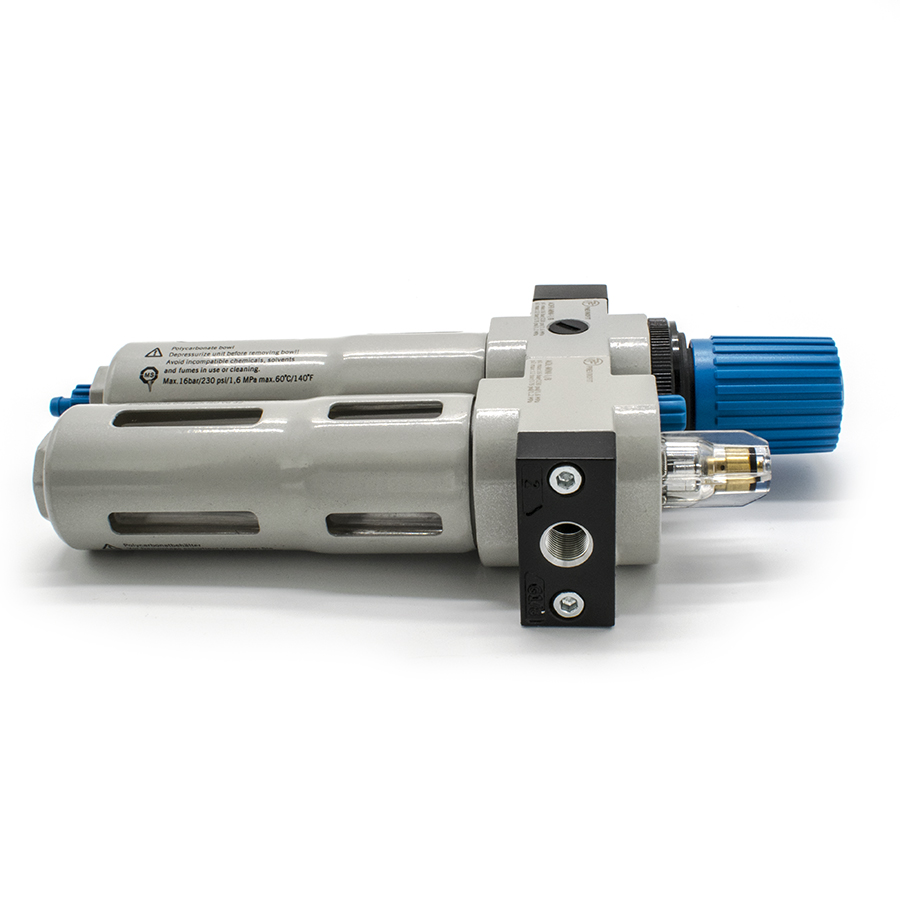

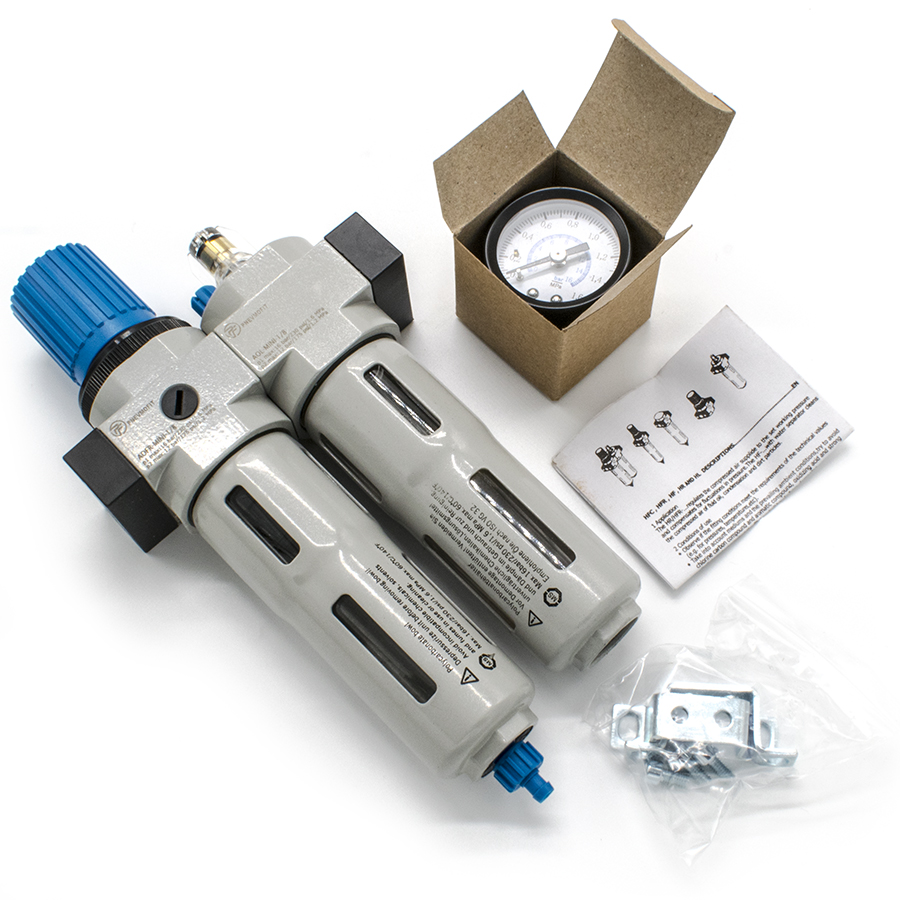

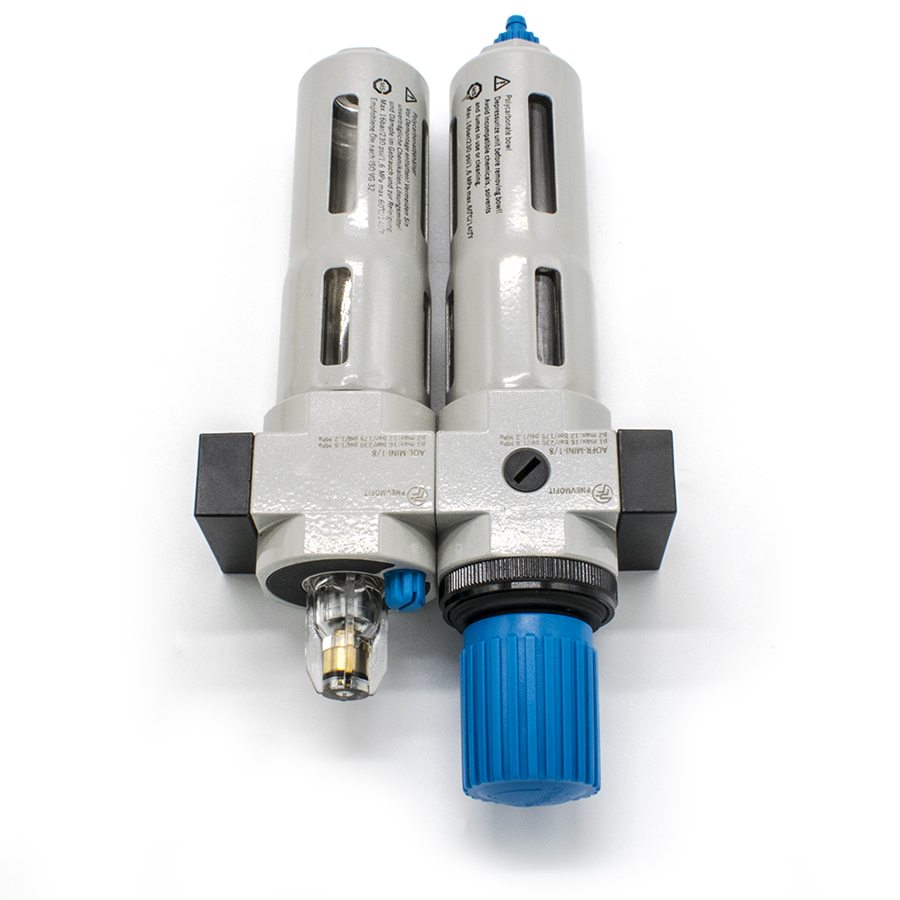

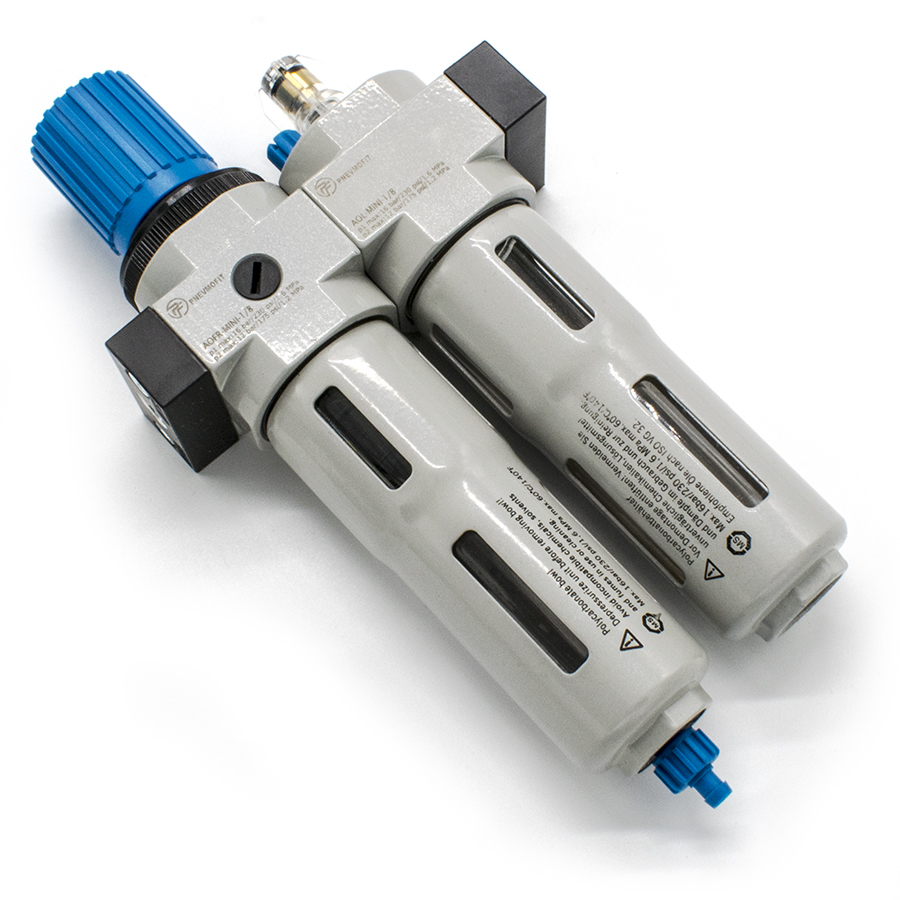

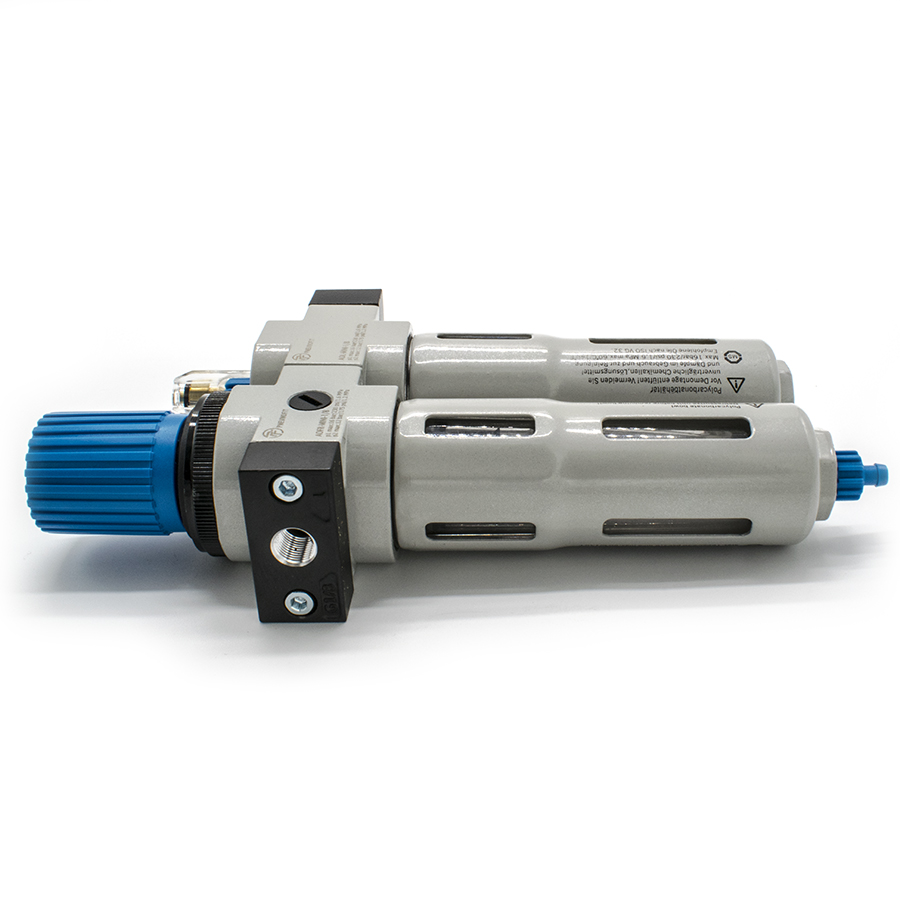

Блок подготовки воздуха серии AOU-MINI представляет собой комбинированное пневматическое устройство модульного типа (фильтр-регулятор и лубрикатор), предназначенное для комплексной подготовки рабочей среды в пневматических системах промышленного назначения. Оборудование обеспечивает многоступенчатую очистку сжатого воздуха, прецизионное регулирование давления и дозированное внесение смазочных материалов в поток.
Конструктивное исполнение и технические характеристики изделия соответствуют требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) и ГОСТ 12.2.101-84 (Система стандартов безопасности труда. Пневмоприводы. Общие требования безопасности к конструкции).
Основные функциональные узлы:
- Модуль фильтрации: Осуществляет центробежную очистку от капельной влаги и твердых фракций размером более 40 мкм. Оснащен резервуаром для сбора конденсата объемом 22 мл с системой ручного дренажа.
- Редукционный клапан: Мембранного типа с разгрузкой, обеспечивает стабильное выходное давление в диапазоне 0.5–12 Бар при входном давлении до 16 Бар. Регулировка осуществляется поворотной рукояткой с функцией фиксации.
- Маслораспылитель (Лубрикатор): Обеспечивает пропорциональное насыщение очищенного воздуха масляным туманом для смазки исполнительных механизмов.
Устройство рассчитано на эксплуатацию в температурном режиме от 0 °C до +60 °C и обладает номинальной пропускной способностью 700 л/мин при присоединительной резьбе G1/8.
