Техническое описание блока подготовки воздуха AOU-3/8-MINI

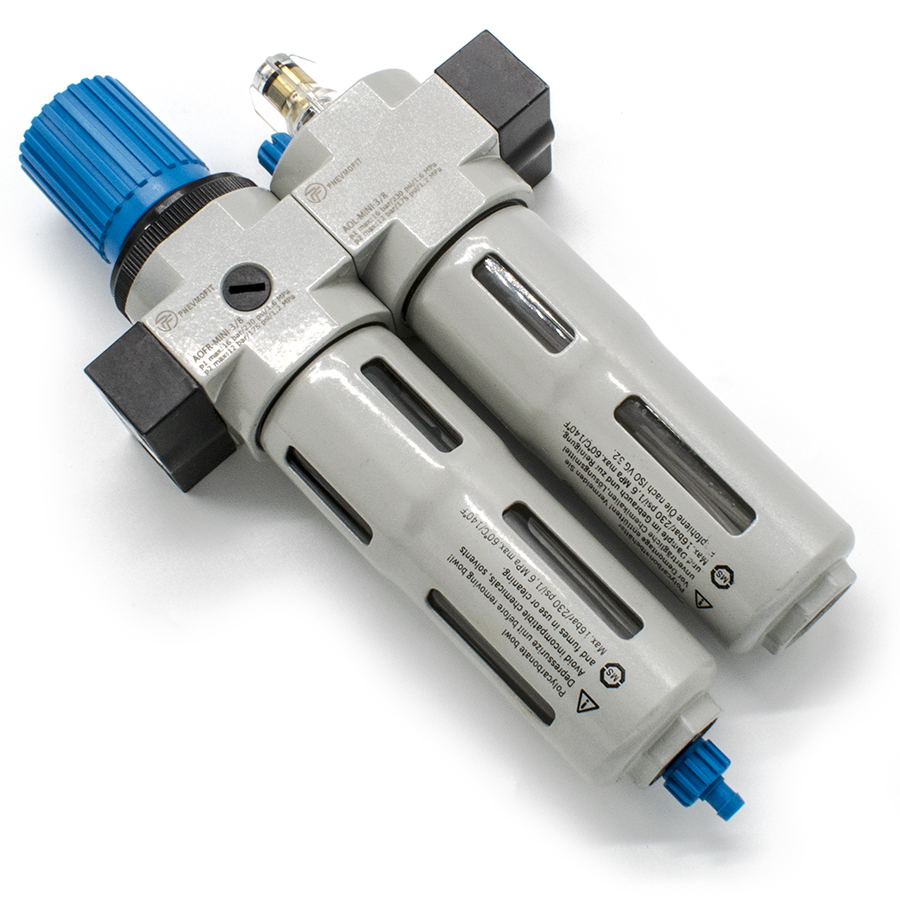

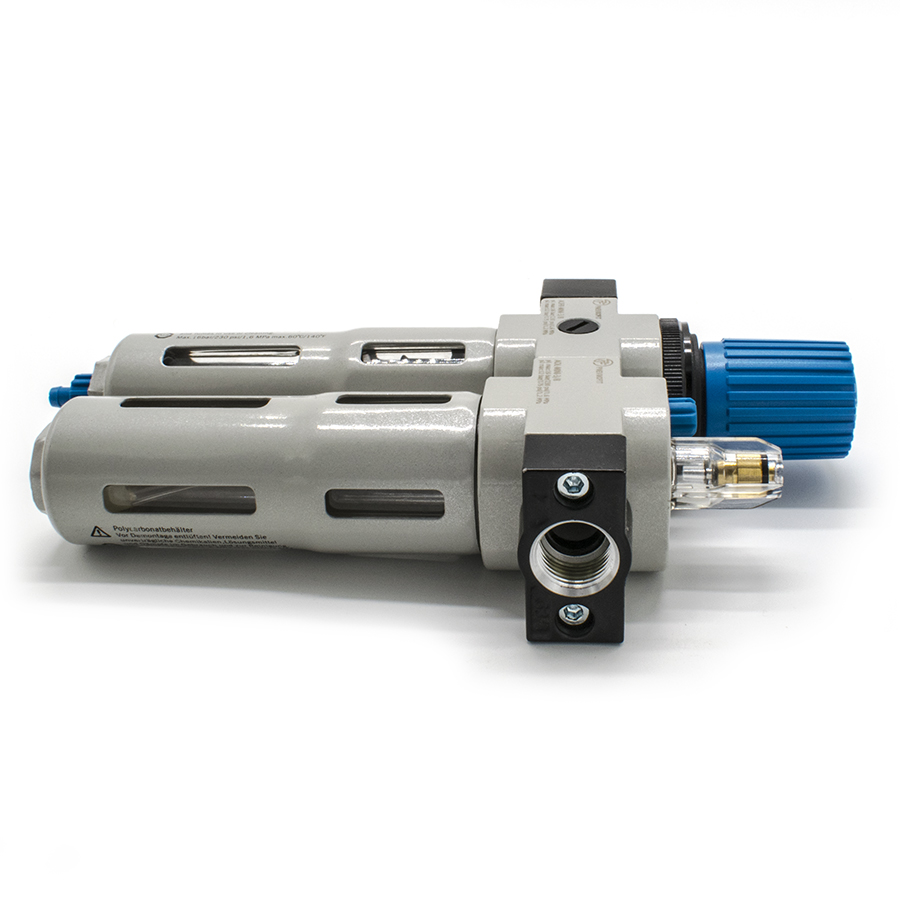

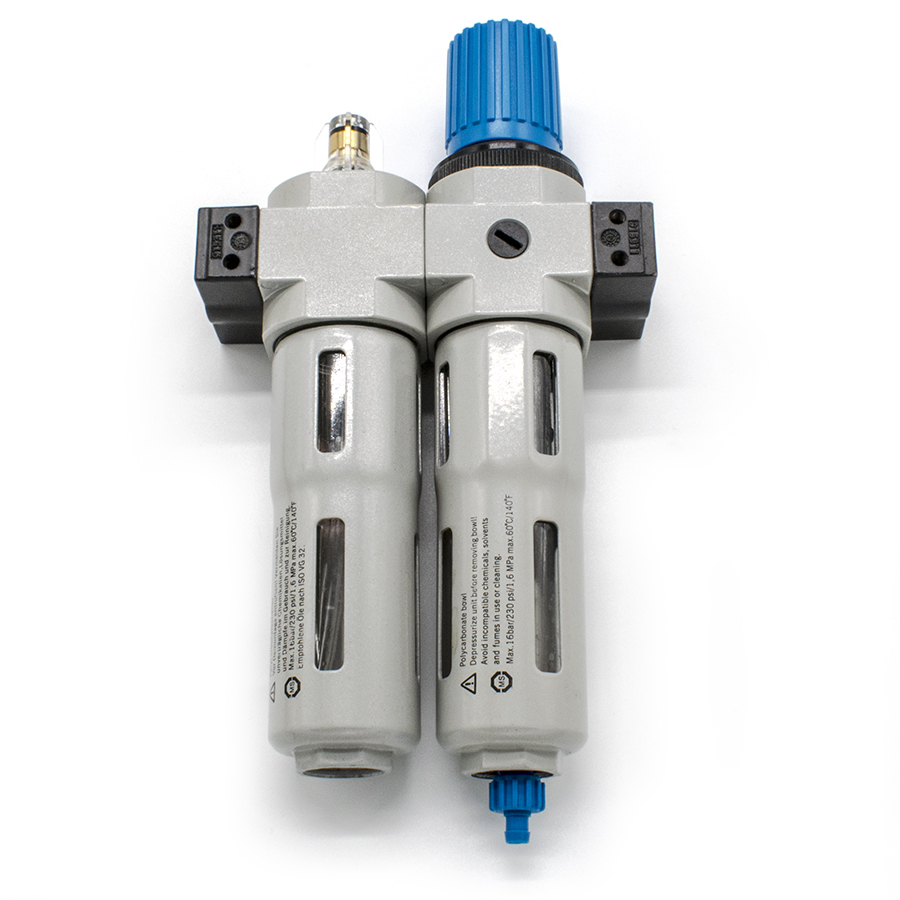

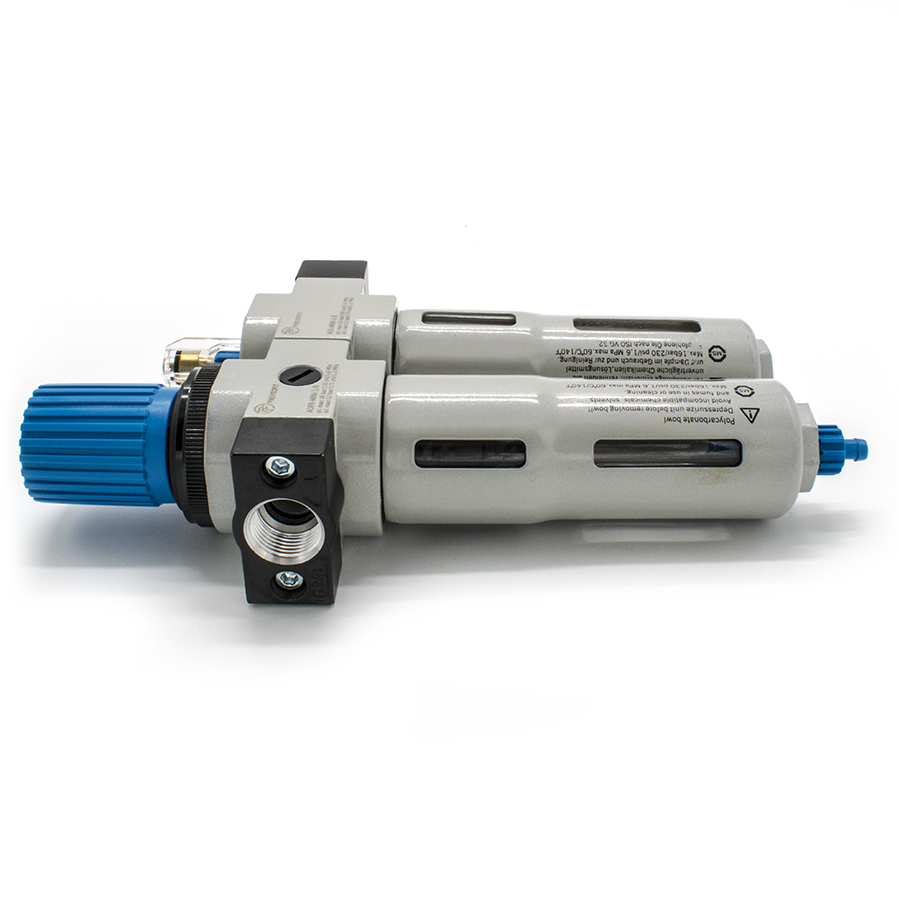

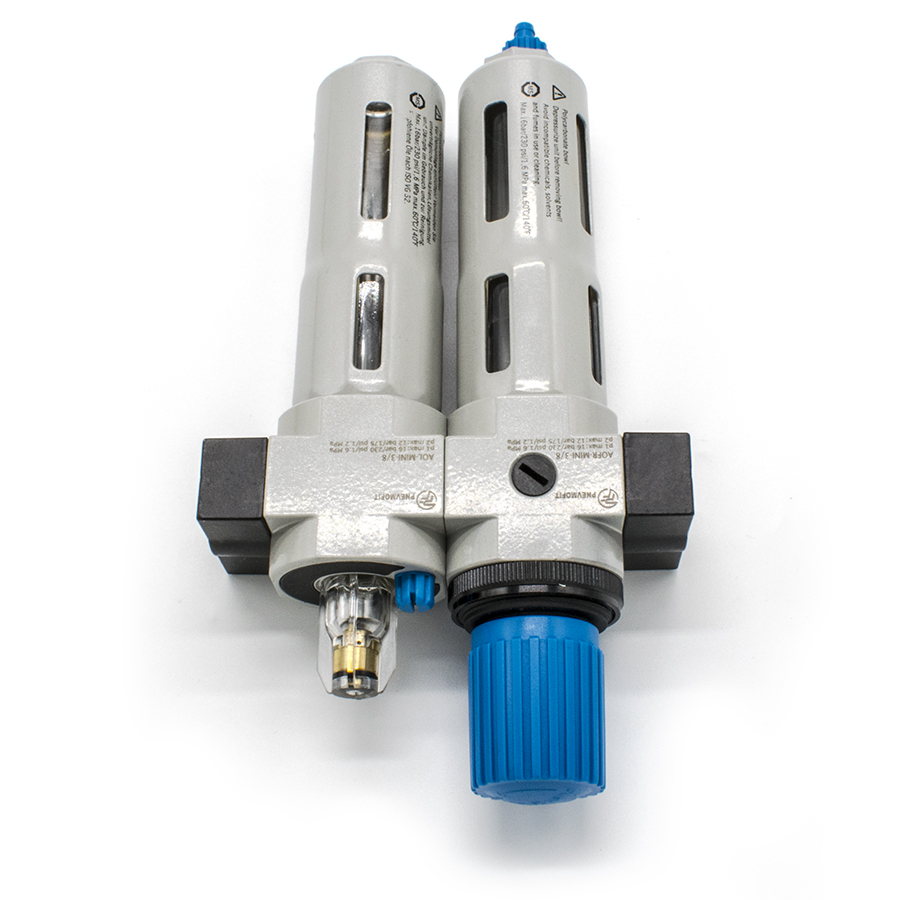

Блок подготовки воздуха AOU-3/8-MINI является комбинированным пневматическим устройством модульного типа, объединяющим в едином корпусе фильтр-влагоотделитель, редукционный клапан (регулятор давления) и распылитель масла (лубрикатор). Данное оборудование предназначено для доведения параметров сжатого воздуха до требуемых эксплуатационных норм в соответствии с ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности).
Конструктивные особенности и функционал:
- Фильтрация: Центробежная очистка от капельной влаги и твердых фракций размером более 40 мкм. Сбор конденсата осуществляется в резервуар объемом 22 мл с ручным клапаном сброса.

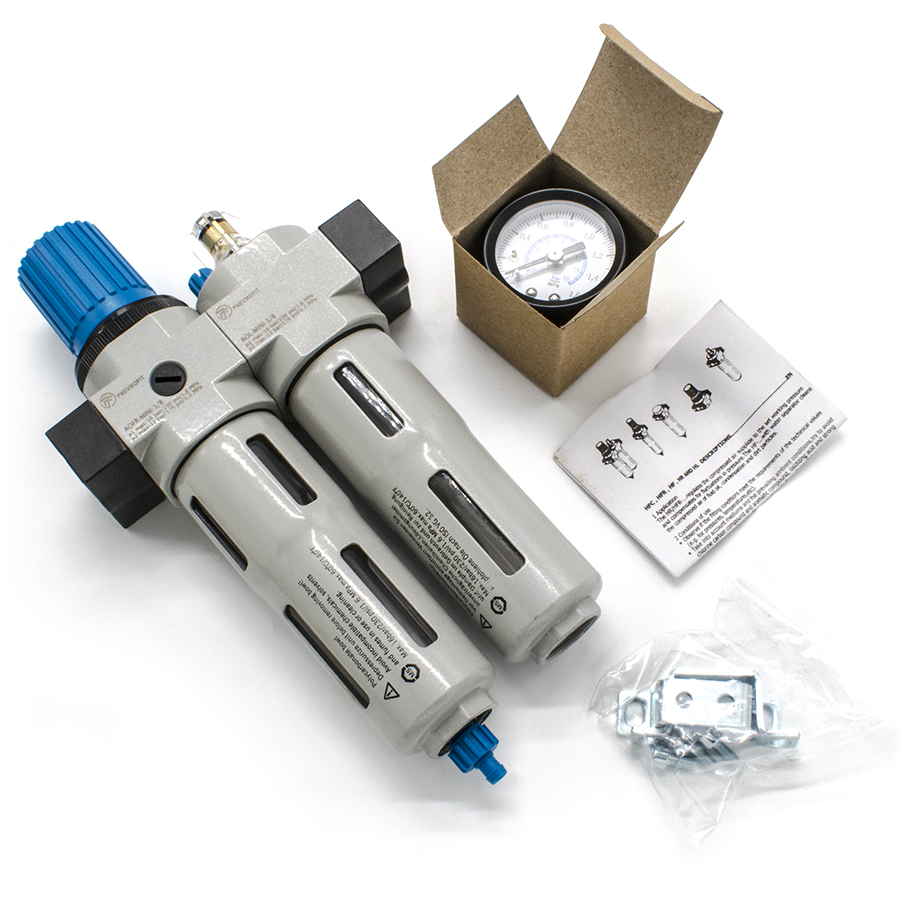

- Регулирование: Поддержание заданного рабочего давления в диапазоне 0.5–12 Бар при помощи мембранного регулятора с поворотной рукояткой и функцией фиксации. Контроль давления осуществляется через манометр OMA-40-16-1/8.
- Смазка: Пропорциональное насыщение очищенного воздуха масляным туманом для обеспечения стабильной работы исполнительных механизмов.
Аппарат соответствует требованиям ГОСТ 12.2.101-84 по безопасности конструкции пневмоприводов. Устройство рассчитано на эксплуатацию в магистралях с номинальным расходом до 1200 л/мин и максимальным входным давлением до 16 Бар.
