Техническое описание блока подготовки воздуха AC3010-02

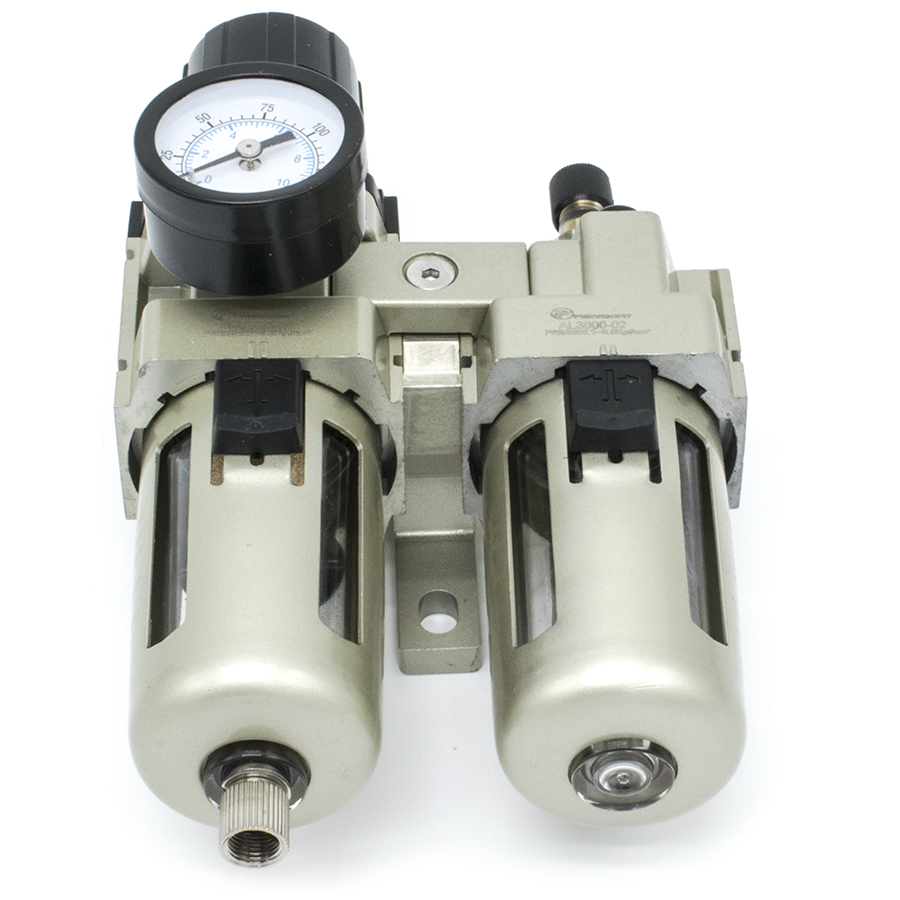

Блок подготовки сжатого воздуха AC3010-02 представляет собой комбинированное устройство вертикальной компоновки, объединяющее функции фильтра-влагоотделителя, редукционного клапана (регулятора давления) и маслораспылителя (лубрикатора). Изделие спроектировано для обеспечения требуемого качества рабочей среды в пневматических системах промышленного назначения в соответствии с требованиями ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности).
Конструктивные особенности и функционал:
- Фильтрация: Осуществляет центробежную очистку воздуха от твердых фракций (до 25 мкм) и капельной влаги.
- Регулирование: Мембранный механизм регулятора обеспечивает прецизионное поддержание заданного давления в диапазоне 0.05–0.85 МПа при изменении входных параметров.
- Смазка: Интегрированный лубрикатор обеспечивает дозированную подачу мелкодисперсного масляного тумана для снижения износа исполнительных механизмов.
- Безопасность: Поворотная рукоятка регулятора оснащена механизмом фиксации для предотвращения несанкционированного изменения настроек.
Оборудование соответствует техническим регламентам и нормам ГОСТ 12.2.101-84 по обеспечению безопасности пневмоприводов.
