Техническое описание блока подготовки воздуха AC4010-06

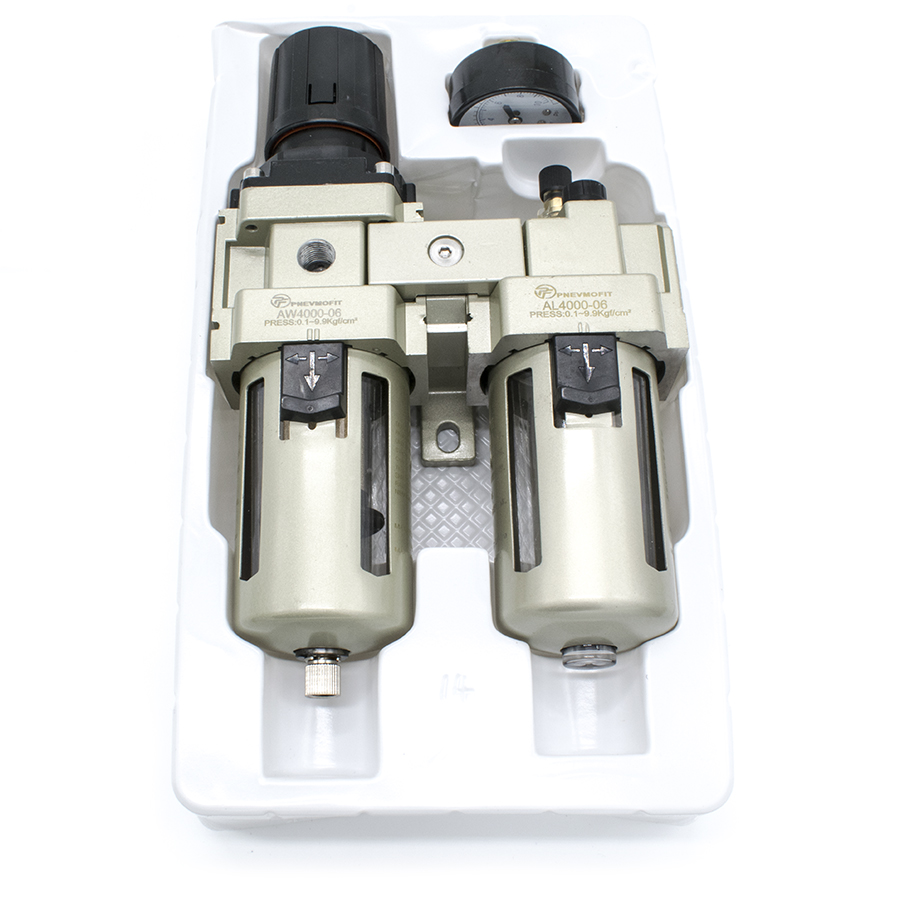

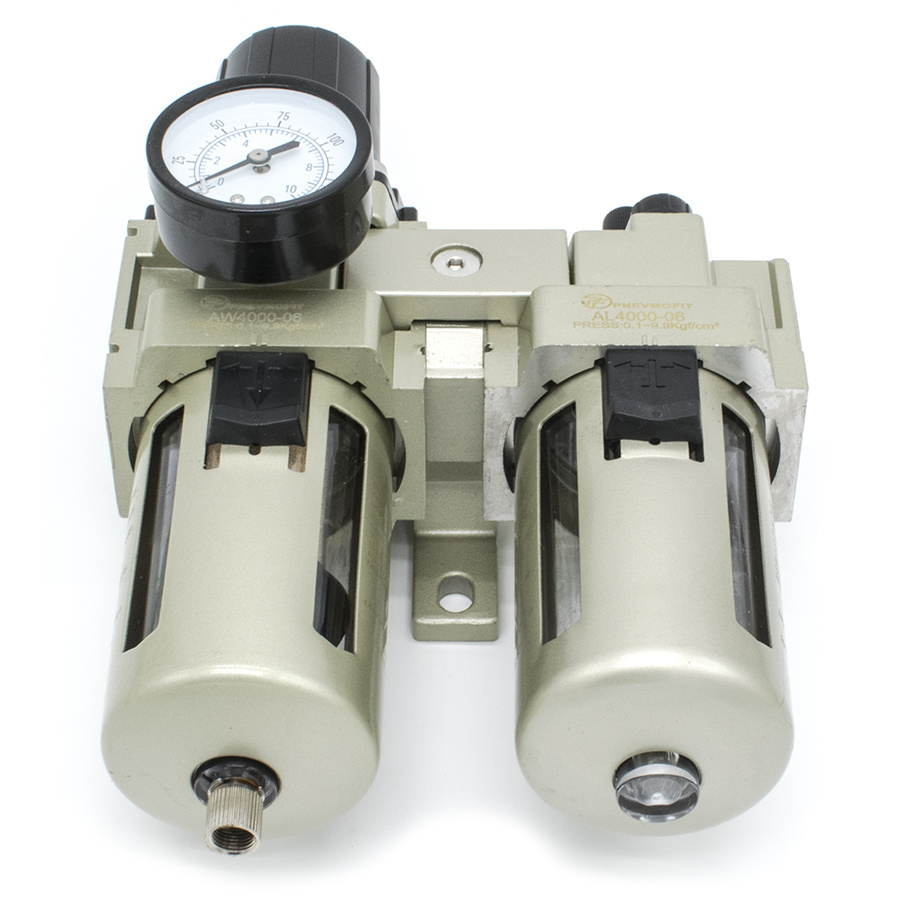

Блок подготовки сжатого воздуха AC4010-06 представляет собой комбинированное устройство вертикальной компоновки, включающее в себя фильтр-регулятор и лубрикатор. Изделие предназначено для комплексной подготовки рабочей среды в пневматических системах промышленного назначения. Устройство обеспечивает фильтрацию сжатого воздуха от твердых фракций и капельной влаги, прецизионное регулирование и стабилизацию рабочего давления, а также дозированную подачу смазочного материала (распыление масла) для обеспечения корректной работы исполнительных механизмов.
Технические характеристики и параметры эксплуатации соответствуют требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) и ГОСТ 12.3.001-85 (Пневмоприводы. Общие требования безопасности к монтажу, испытаниям и эксплуатации).
Основные функциональные узлы:
- Модуль фильтрации: Оснащен фильтрующим элементом AW4000 с тонкостью очистки 25 мкм. Обеспечивает удаление конденсата и механических примесей.
- Регулятор давления: Мембранного типа с поворотной фиксирующейся рукояткой. Позволяет поддерживать давление в диапазоне 0.05–0.85 МПа.
- Лубрикатор: Модель AL4000, предназначенная для насыщения потока воздуха масляным туманом.
- Система дренажа: Исполнение DA — автоматический клапан сброса конденсата, срабатывающий при падении давления в системе.
Технические параметры:
- Присоединительная резьба: G3/4;
- Номинальная пропускная способность: 3000 л/мин;
- Максимальное избыточное давление: 1.5 МПа;
- Температурный режим эксплуатации: от +5 до +60°С.
