Техническое описание гидрораспределителя 7P40-А1A1A1A1K16A1А1

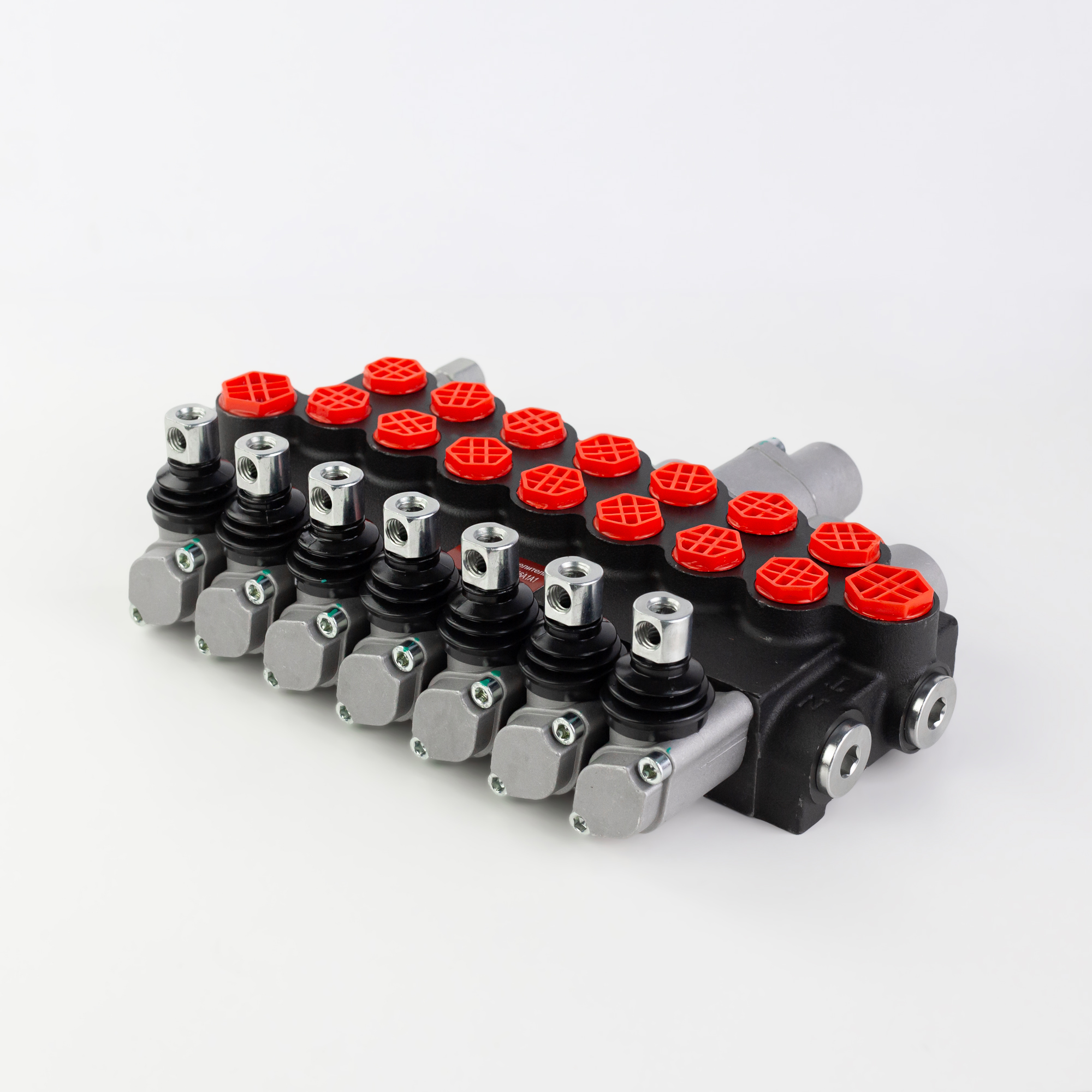

Моноблочный гидрораспределитель серии P40 представляет собой семисекционный агрегат золотникового типа, предназначенный для изменения направления потока, регулирования расхода и ограничения давления рабочей жидкости в гидравлических системах. Устройство соответствует требованиям ГОСТ 16514-96 по параметрам герметичности и надежности.
Конструктивные особенности и функционал:
- Интегрированный предохранительный клапан: Обеспечивает защиту системы от перегрузок с диапазоном настройки давления от 0 до 250 Bar.
- Конфигурация золотников: Данная модификация оснащена пятью секциями типа А1 (ручное управление, пружинный возврат в нейтраль без фиксации) и одной секцией K16 (плавающий режим с фиксацией, подъем/опускание без фиксации).
- Материал корпуса: Высокопрочный чугун, обеспечивающий стабильность геометрических параметров при высоких нагрузках.
Технические регламенты:
Изделие спроектировано и испытано в соответствии с нормами ГОСТ 12.2.086-87 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к конструкции). Эксплуатация допускается на минеральных маслах с кинематической вязкостью от 20 до 100 сСт при соблюдении класса чистоты не ниже 10 по NAS 1638.
Гидравлические параметры:
- Номинальный расход: 40 л/мин.
- Максимальное рабочее давление: 315 бар.
- Присоединительная резьба: Линии P, T, N — G1/2; Рабочие порты A, B — G3/8.
