Техническое описание гидрораспределителя 6P80

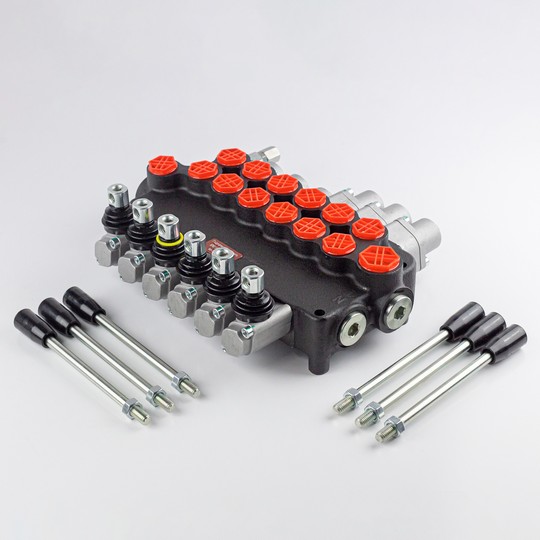

Шестисекционный моноблочный гидрораспределитель серии Р80 предназначен для изменения направления потока, регулирования расхода и ограничения давления рабочей жидкости в гидравлических системах мобильных машин и промышленного оборудования. Устройство соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические требования).
Конструктивные особенности и функционал:
- Тип конструкции: Моноблочный чугунный корпус с высокой механической прочностью.
- Управление: Ручное, посредством рычагов.
- Конфигурация золотников:
- Секции 1, 2 (A1): Пружинный возврат в нейтральное положение из рабочих позиций «Подъем» и «Опускание».
- Секция 3 (A8): Механическая фиксация золотника в крайних рабочих положениях.
- Секции 4, 5, 6 (L12): Комбинированный режим — пружинный возврат для рабочих положений и фиксация в четвертом «плавающем» положении.
- Предохранительный клапан: Встроенный регулируемый клапан прямого действия (диапазон настройки 0–250 Bar) для защиты системы от перегрузок.
Технические регламенты и стандарты:
Изделие спроектировано с учетом норм ГОСТ 12.2.086-87 по безопасности гидравлических систем. Чистота рабочей жидкости должна соответствовать классу 10 по NAS 1638 или классу 19/16 по ISO 4406, что коррелирует с требованиями ГОСТ 17216.
Гидравлические параметры:
- Пропускная способность: до 80 л/мин.
- Максимальное пиковое давление: 315 бар.
- Присоединительные порты: G1/2 (A, B, P) и G3/4 (T, N).
