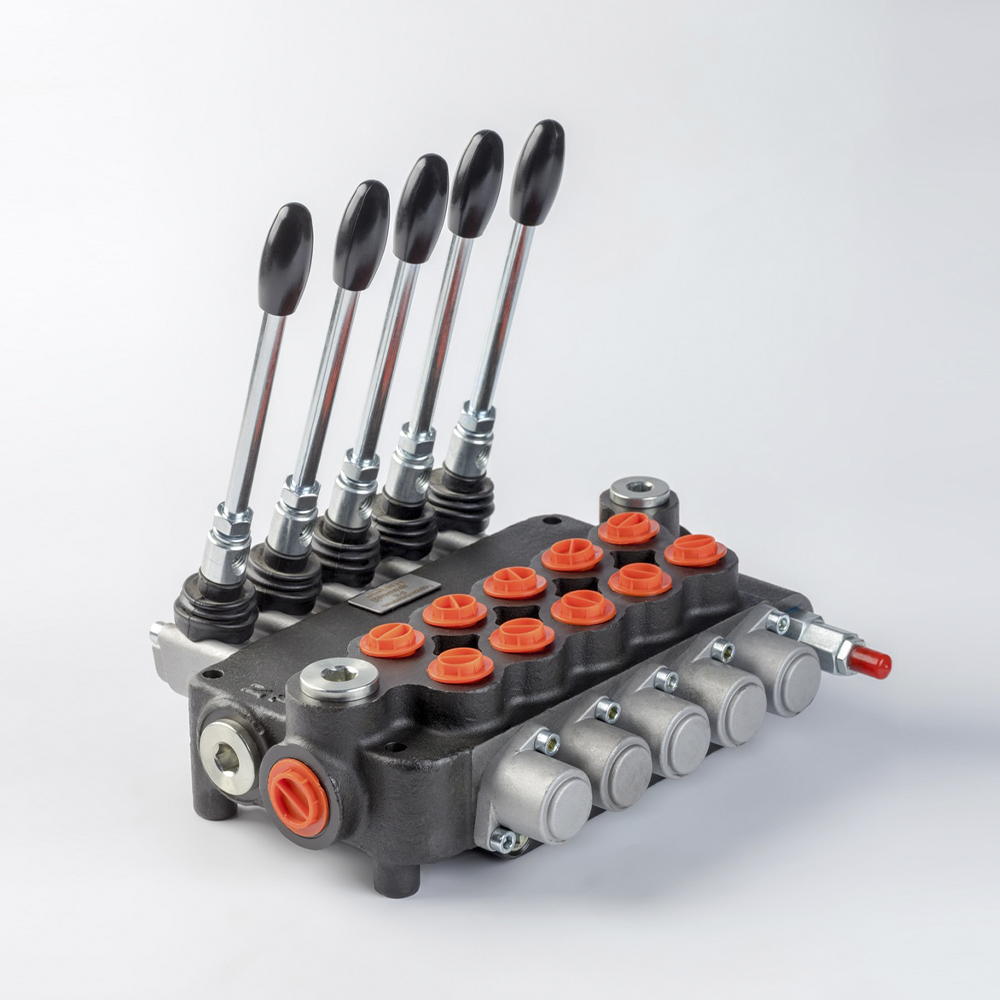

Техническое описание гидрораспределителя 5P80F-OW
Моноблочный гидравлический распределитель с ручным управлением предназначен для изменения направления потока, регулирования расхода и ограничения давления рабочей жидкости в исполнительных механизмах гидравлических систем. Данная пятисекционная модель спроектирована для работы в условиях высоких нагрузок и соответствует требованиям ГОСТ 12.2.086-83 и ГОСТ 16514-96.
Конструктивные особенности и функционал
- Тип конструкции: Моноблочный чугунный корпус с высокой механической прочностью.
- Золотниковая группа: Установлено 5 золотников типа А8, обеспечивающих фиксацию в обоих рабочих положениях («Подъем» и «Опускание»).
- Предохранительный клапан: Встроенный регулируемый клапан прямого действия с диапазоном настройки 0–250 Bar для защиты системы от перегрузок.
- Гидравлическая схема: Параллельное распределение потока. При нейтральном положении золотников рабочая жидкость направляется на слив в бак.
Технические регламенты
Изделие соответствует стандартам чистоты рабочей жидкости согласно ГОСТ 17216-2001 (интерпретация ISO 4406 класс 19/16). Эксплуатационные параметры и методы испытаний соответствуют общепромышленным стандартам для гидравлического оборудования высокого давления.
Условия эксплуатации
Оборудование сохраняет работоспособность при использовании минеральных масел с кинематической вязкостью от 10 до 400 сСт. Рекомендуемый температурный диапазон эксплуатации рабочей среды составляет от -20 до +80 °C при температуре окружающей среды до -40 °C.
