Техническое описание гидрораспределителя 4P80-1A1A1A1L12

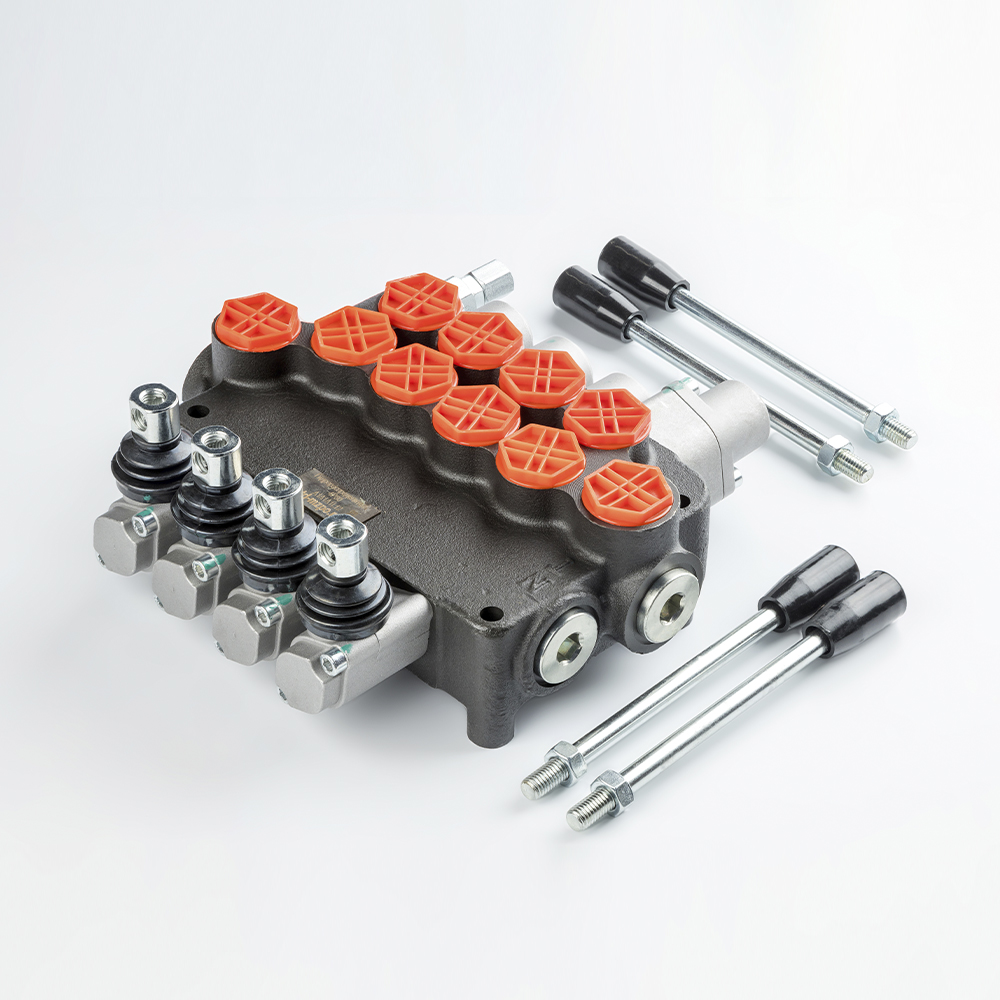

Моноблочный четырехсекционный гидрораспределитель предназначен для управления направлением потока, ограничения давления и регулирования расхода рабочей жидкости в гидравлических системах мобильных машин и промышленного оборудования. Изделие соответствует требованиям ГОСТ 12.2.086-87 и ГОСТ 16514-96.
Конструктивные особенности и функционал
Устройство оснащено встроенным предохранительным (главным) клапаном прямого действия с диапазоном настройки от 0 до 250 бар. Конфигурация золотников 1A1A1A1L12 обеспечивает следующие режимы работы:
- Секции 1, 2, 3 (Тип A1): Трехпозиционные, с пружинным возвратом в нейтральное положение. Управление рабочими органами без фиксации в крайних позициях.
- Секция 4 (Тип L12): Четырехпозиционная, с плавающим положением. Обеспечивает свободное перемещение исполнительного механизма под воздействием внешних сил. Плавающий режим оснащен механической фиксацией, позиции подъема и опускания — с пружинным возвратом.
Технические параметры эксплуатации
Гидрораспределитель рассчитан на работу с минеральными маслами в широком температурном диапазоне. Чистота рабочей жидкости должна соответствовать классу 10 по NAS 1638 или 19/16 по ISO 4406. Высокая герметичность и точность литья корпуса обеспечивают минимальные внутренние утечки при номинальном давлении 250 бар.
