Техническое описание гидрораспределителя 4P80

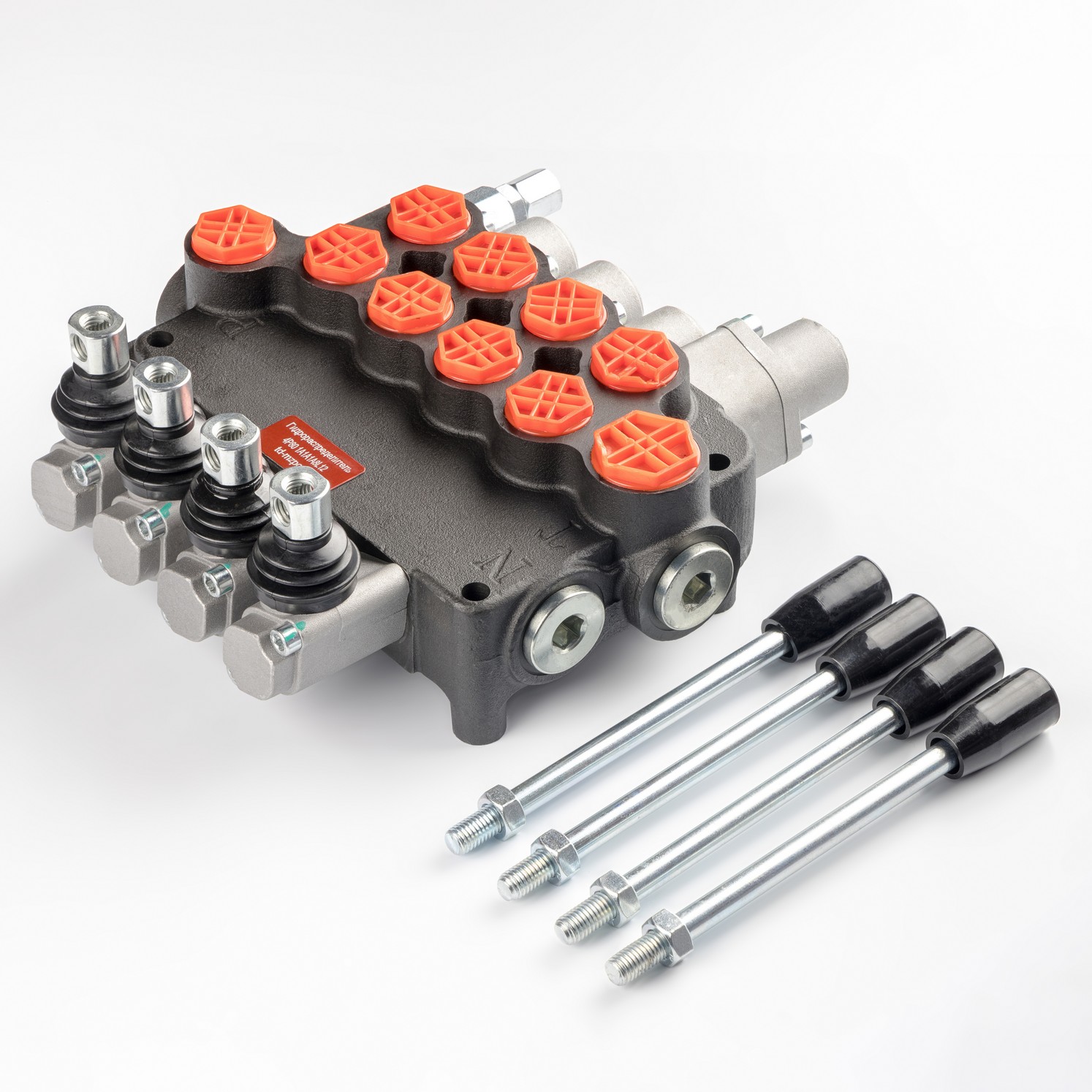

Моноблочный четырехсекционный гидрораспределитель 4P80 предназначен для управления направлением потока, регулирования расхода и ограничения давления рабочей жидкости в гидравлических системах мобильных машин и промышленного оборудования. Устройство обеспечивает ручное управление исполнительными механизмами в соответствии с установленными схемами золотников.
Конструктивные и эксплуатационные особенности:
- Интегрированный предохранительный клапан: В конструкцию встроен регулируемый клапан аварийного сброса давления с диапазоном настройки от 0 до 250 Bar, что исключает необходимость установки дополнительных гидравлических компонентов защиты.
- Конфигурация золотников: Данная модель оснащена тремя секциями типа A1 (пружинный возврат в нейтраль без фиксации) и одной секцией типа A8 (с механической фиксацией в крайних рабочих положениях).
- Плавающий режим (L12): Наличие специализированного режима обеспечивает свободное перемещение исполнительного органа под воздействием внешних сил.
- Соответствие стандартам: Изделие изготовлено и испытано в соответствии с требованиями ГОСТ 12.2.086-87 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к конструкциям) и ГОСТ 16514-96 (Гидрораспределители. Общие технические условия).
Технические характеристики:
- Пропускная способность: Номинальный расход составляет 80 л/мин.
- Давление: Номинальное рабочее давление — 250 бар, пиковое (максимальное) — 315 бар.
- Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 400 мм²/с. Чистота жидкости должна соответствовать классу 10 по NAS1638 или классу 19/16 по ISO4406.
- Климатическое исполнение: Эксплуатация допускается при температуре окружающей среды от -40 до +60 °C.
