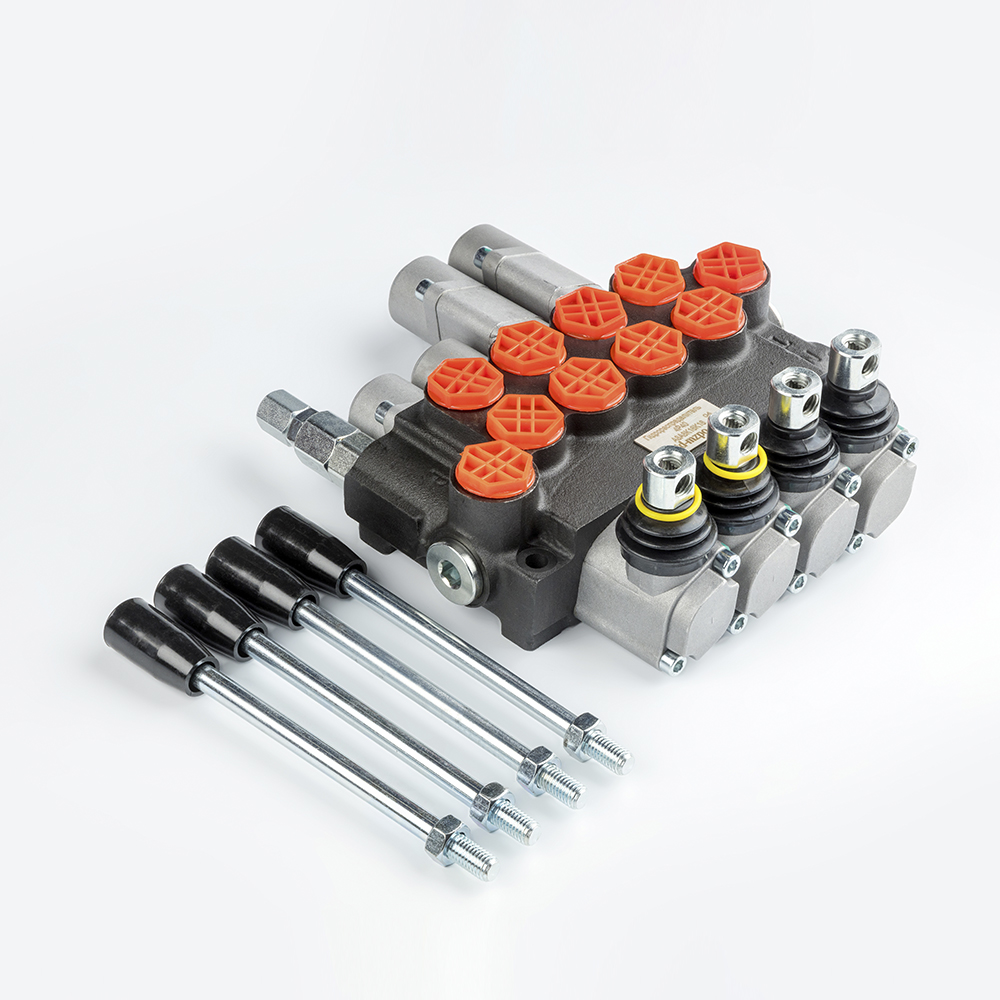

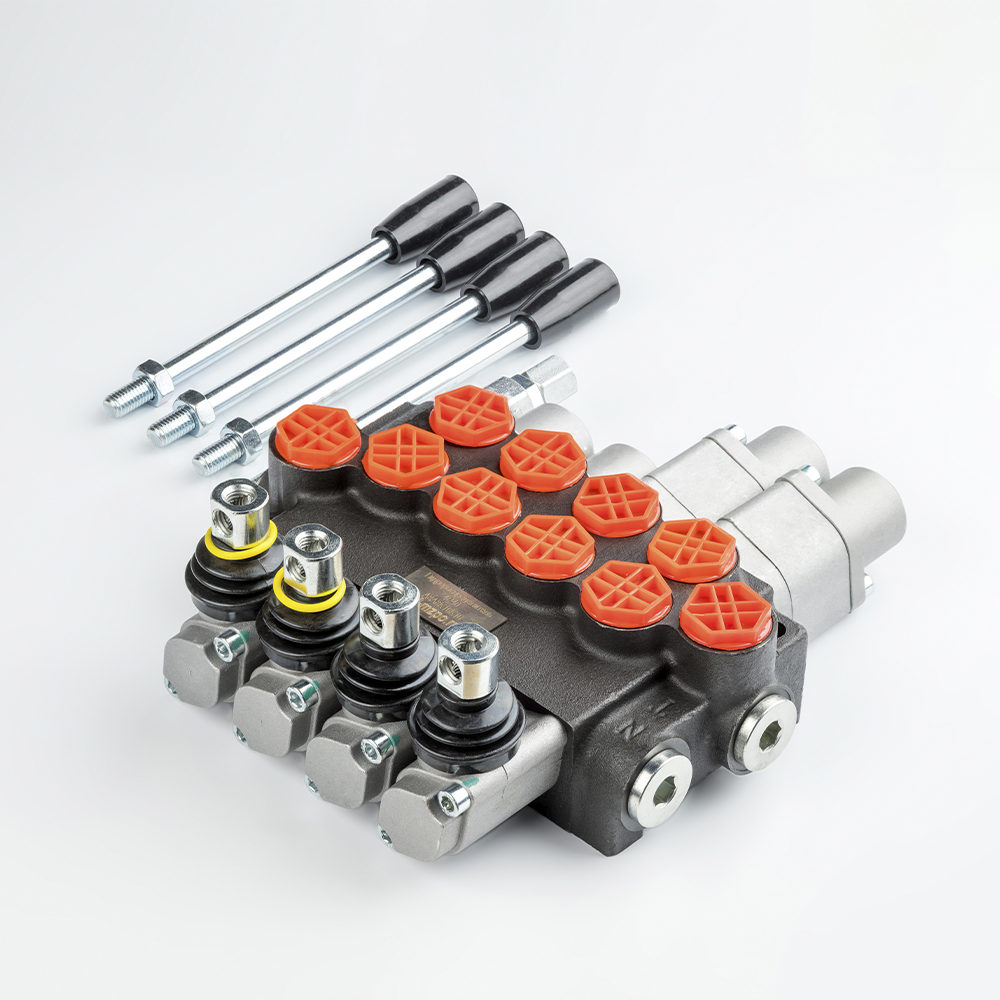

Техническое описание гидрораспределителя 4P40-1A8A8K16K16
Четырехсекционный моноблочный гидрораспределитель предназначен для управления направлением потока, регулирования расхода и ограничения давления рабочей жидкости в гидравлических системах исполнительных механизмов. Устройство соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Конструктивные особенности и функционал:
- Тип конструкции: Моноблочный корпус из высокопрочного чугуна, обеспечивающий компактность и надежность при высоких нагрузках.
- Золотниковая группа: Оснащен четырьмя секциями с комбинированным управлением. Секции A8 обеспечивают фиксацию в обоих рабочих положениях. Секции K16 реализуют «плавающий режим» с фиксацией, что необходимо для работы навесного оборудования.
- Клапанная аппаратура: Встроенный предохранительный гидроклапан прямого действия с диапазоном настройки 0–250 бар для защиты системы от перегрузок.
- Гидравлические порты: Присоединительные отверстия выполнены по стандарту BSP (G1/2" и G3/8").
Технические регламенты:
Изделие спроектировано и изготовлено с учетом норм ГОСТ 12.2.086-83, что гарантирует безопасность эксплуатации в составе мобильной и стационарной техники. Чистота рабочей жидкости должна соответствовать классу 10 по NAS 1638 или 19/16 по ISO 4406.
