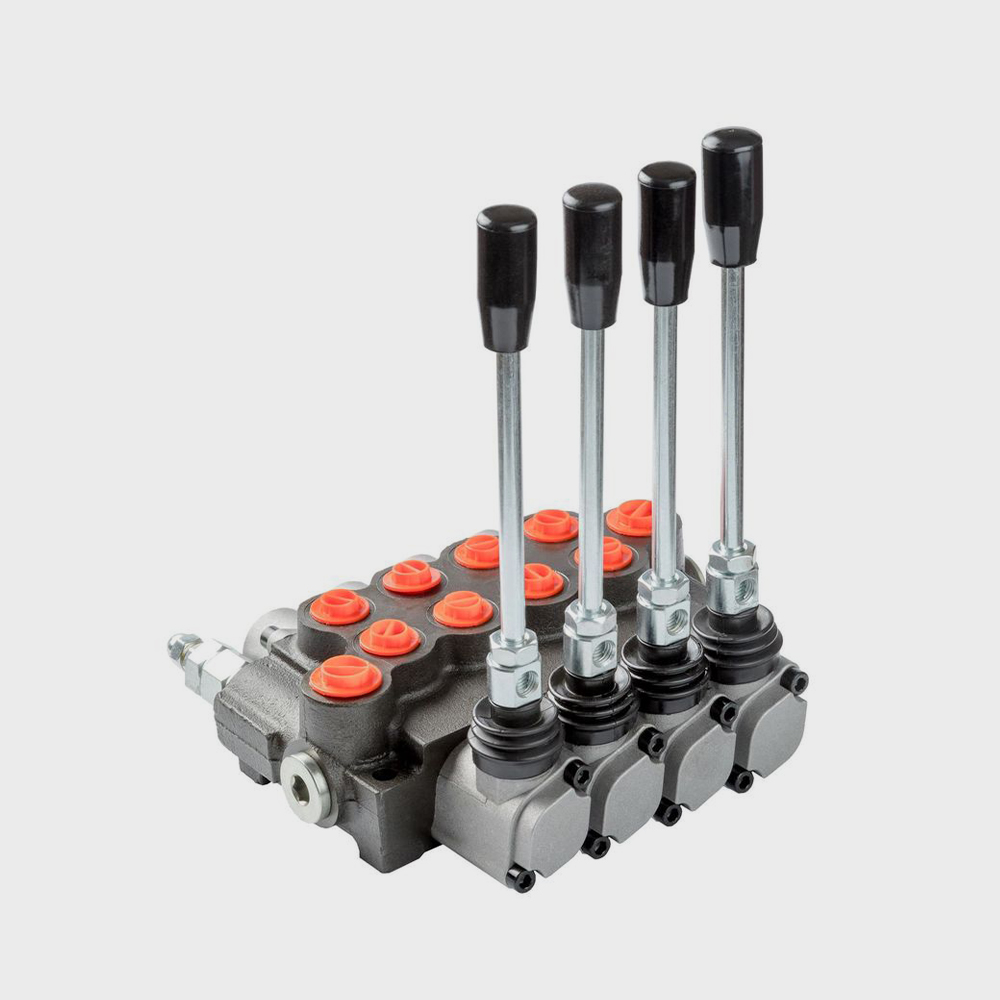

Техническое описание гидрораспределителя 4P40F-OW
Четырехсекционный моноблочный гидрораспределитель предназначен для изменения направления потока, регулирования расхода и ограничения давления рабочей жидкости в гидравлических системах. Конструкция устройства обеспечивает высокую герметичность и минимальные внутренние утечки.
Изделие оснащено встроенным предохранительным (обратным) клапаном с диапазоном регулировки давления от 0 до 250 бар, что исключает необходимость установки дополнительных элементов защиты контура. Управление золотниками осуществляется в ручном режиме. Данная модификация соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Технические характеристики и эксплуатационные параметры:
- Тип распределителя: Моноблочный, золотниковый.
- Количество рабочих секций: 4.
- Номинальный расход: 40 л/мин.
- Максимальное рабочее давление: 315 бар (31.5 МПа).
- Тип управления: Ручное, рычажное.
- Схема фиксации золотников (тип А8): С фиксацией в крайних рабочих положениях («Подъем» и «Опускание»).
- Присоединительная резьба: Вход (P) и Слив (T) — G1/2"; Рабочие порты (A и B) — G3/8".
- Рабочая среда: Минеральные масла с кинематической вязкостью 10–400 сСт.
- Класс чистоты жидкости: Не ниже 10 по NAS1638 или 19/16 по ISO4406.
- Климатическое исполнение: Эксплуатация при температуре окружающей среды от -40 до +60 °C.
Устройство спроектировано с учетом стандартов ГОСТ 12.2.086-83 по безопасности гидроприводов.
