Техническое описание гидрораспределителя 3P40F-OT

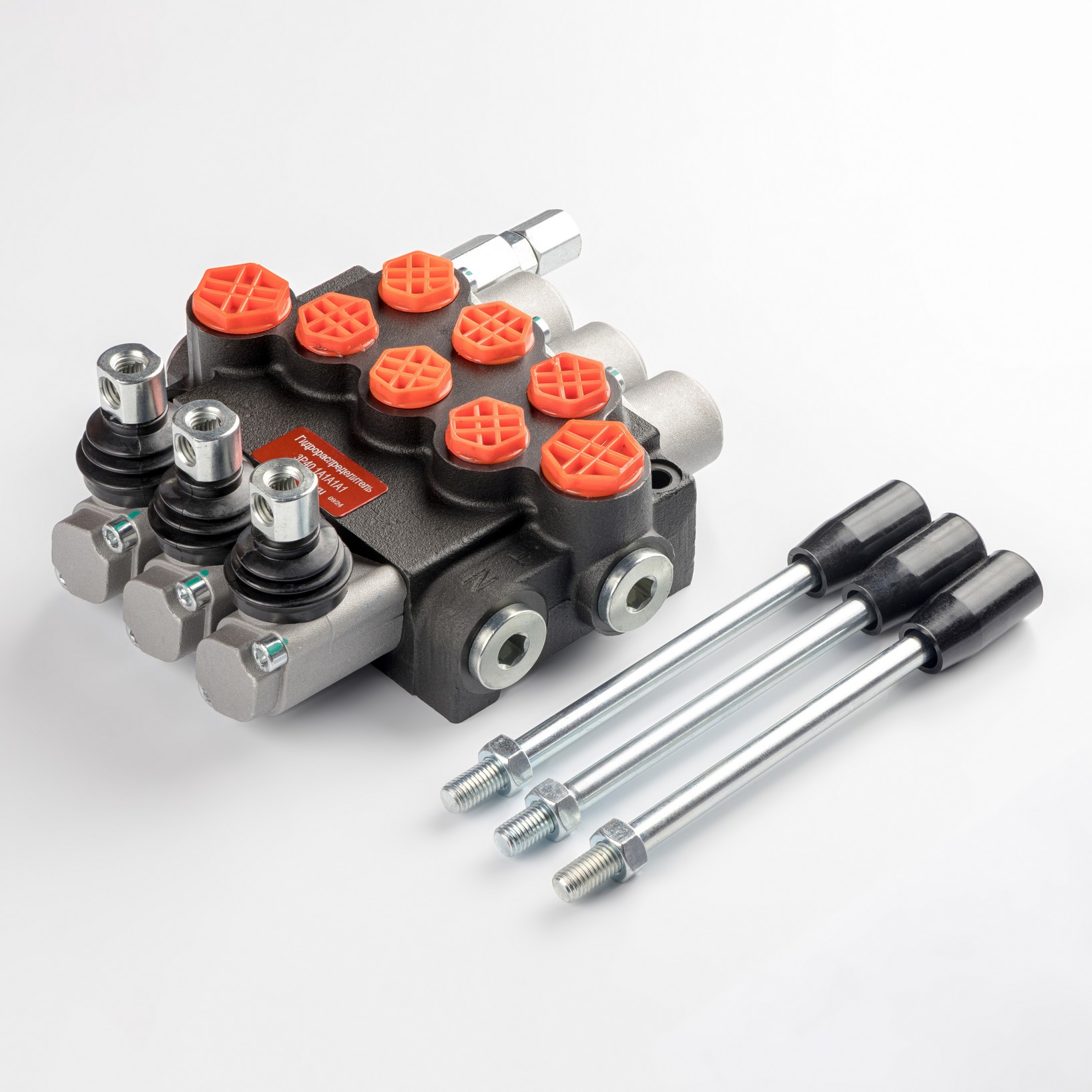

Моноблочный трехсекционный гидрораспределитель предназначен для изменения направления потока и регулирования расхода рабочей жидкости в исполнительных механизмах гидравлических систем. Конструкция устройства обеспечивает высокую герметичность и точность позиционирования золотников типа А1 (пружинный возврат в нейтральное положение).
Технические особенности и функционал:
- Система регулировки: Интегрированный предохранительный (аварийный) клапан прямого действия с диапазоном настройки давления от 0 до 250 бар.
- Конфигурация золотников: Схема А1А1А1 обеспечивает ручное управление без фиксации в рабочих положениях (подъем/опускание).
- Гидравлические параметры: Номинальный расход составляет 40 л/мин при максимальном рабочем давлении до 315 бар.
- Стандартизация: Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные и системы смазочные. Общие технические требования).
Эксплуатационные требования:
Эксплуатация распределителя допускается при использовании минеральных масел с кинематической вязкостью в пределах 20-100 сСт. Чистота рабочей жидкости должна соответствовать классу 10 по NAS1638 или 19/16 по ISO4406. Температурный режим эксплуатации рабочей среды: от -20 до +80 °C.
