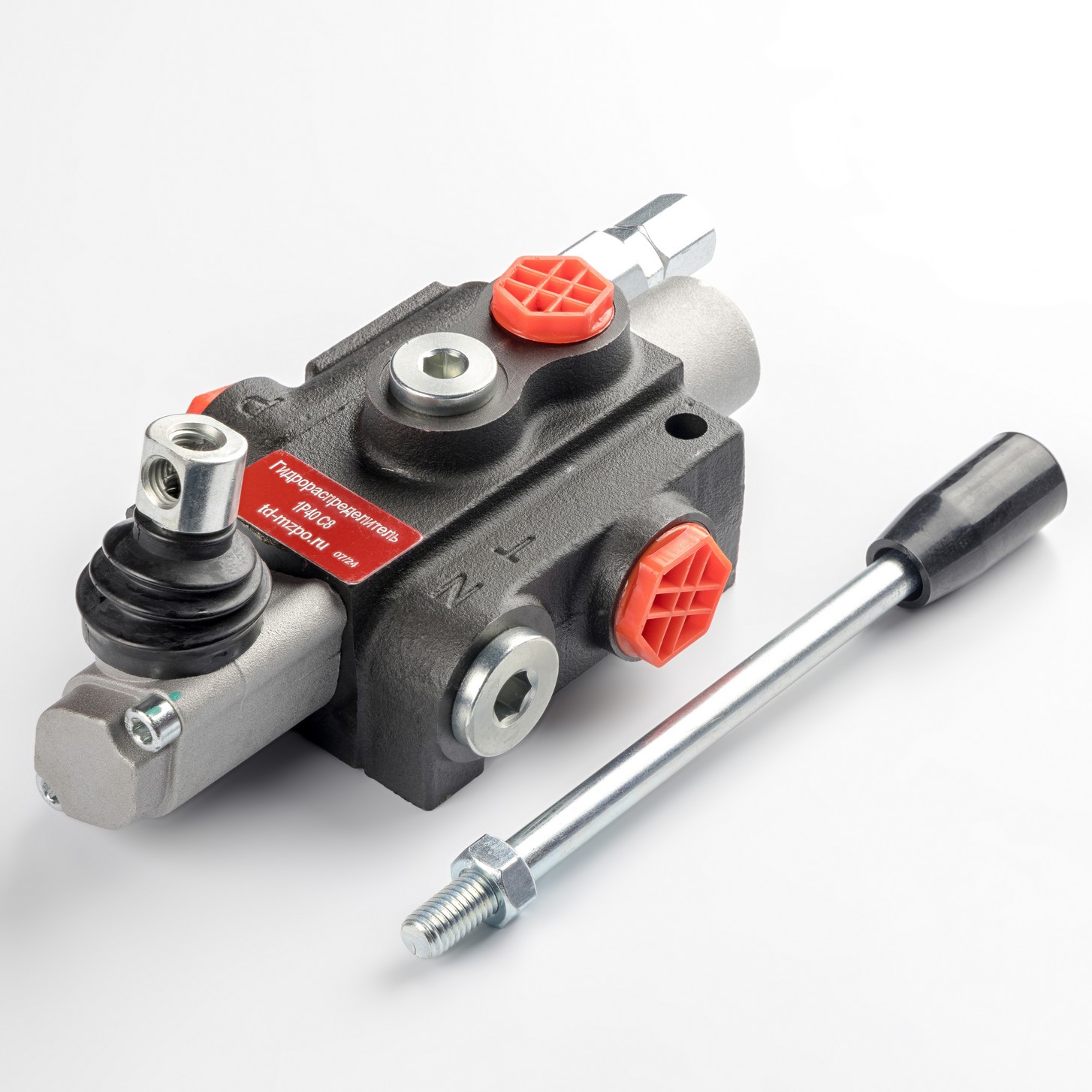

Техническое описание гидрораспределителя 1P40F-(Р40-С8 GKZ1)
Моноблочный гидравлический распределитель предназначен для изменения направления потока и регулирования расхода рабочей жидкости в гидравлических системах исполнительных механизмов. Устройство соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Конструктивные особенности и функционал:
- Тип конструкции: Моноблочный корпус с одной секцией, обеспечивающий высокую герметичность и компактность узла.
- Регулирующая аппаратура: Встроенный предохранительный клапан прямого действия с диапазоном настройки давления от 0 до 250 Bar для защиты системы от перегрузок.
- Схема золотника (C8): Специализированное исполнение для управления подъемными механизмами. Обеспечивает фиксацию в положении «Подъем» и фиксацию в положении «Опускание» (под собственным весом рабочего органа).
- Материал корпуса: Высокопрочный чугун, устойчивый к кавитационному износу и температурным деформациям.
Эксплуатационные параметры:
Оборудование рассчитано на работу с минеральными маслами в широком диапазоне вязкости. Чистота рабочей жидкости должна соответствовать классу 19/16 по ISO 4406 или классу 10 по NAS 1638. Изделие сохраняет работоспособность при экстремальных температурах окружающей среды от -40 до +60 °C, что соответствует климатическому исполнению по ГОСТ 15150-69.
